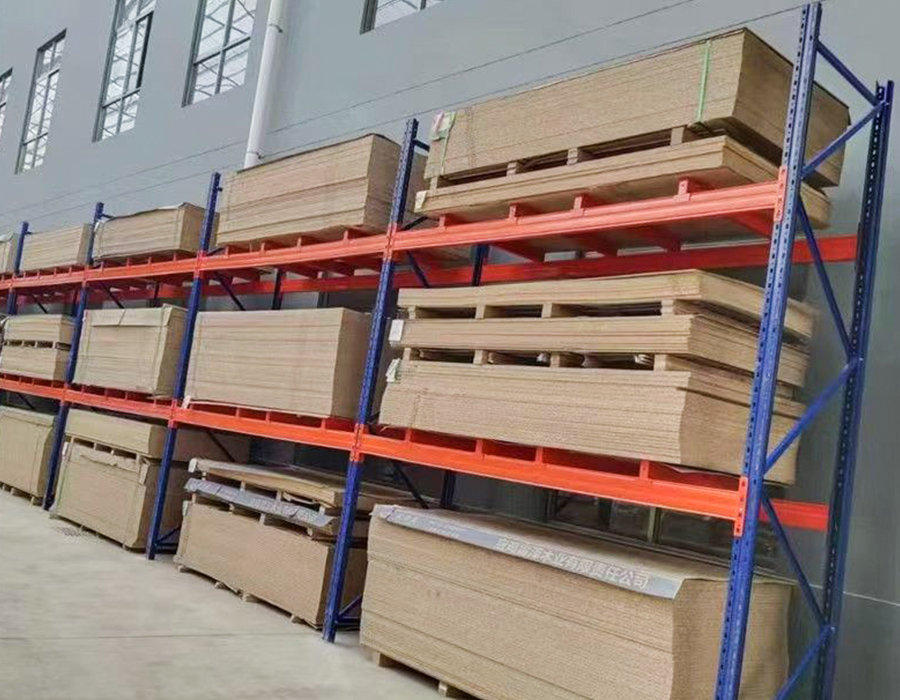

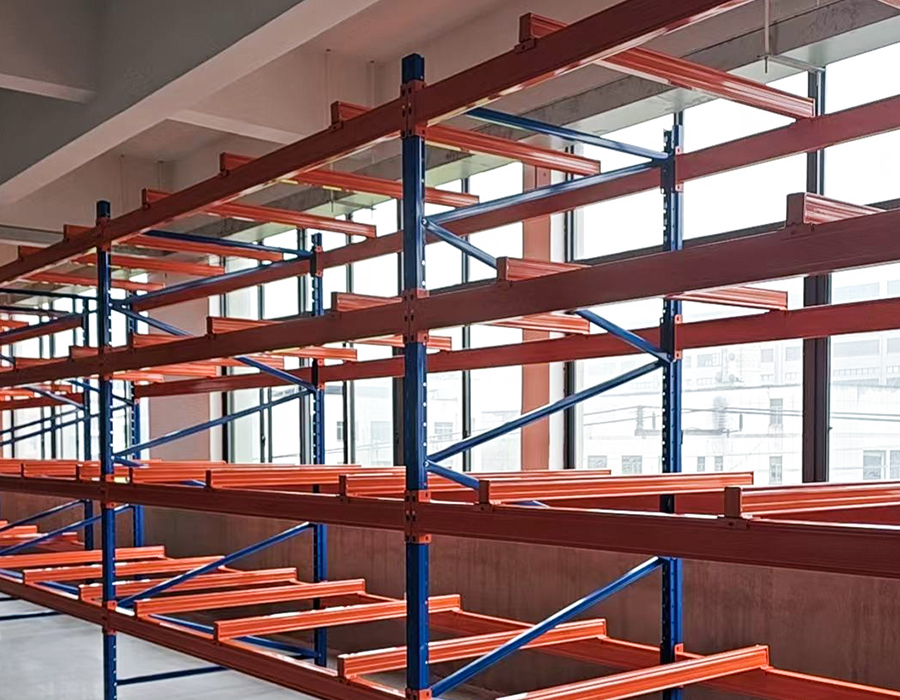

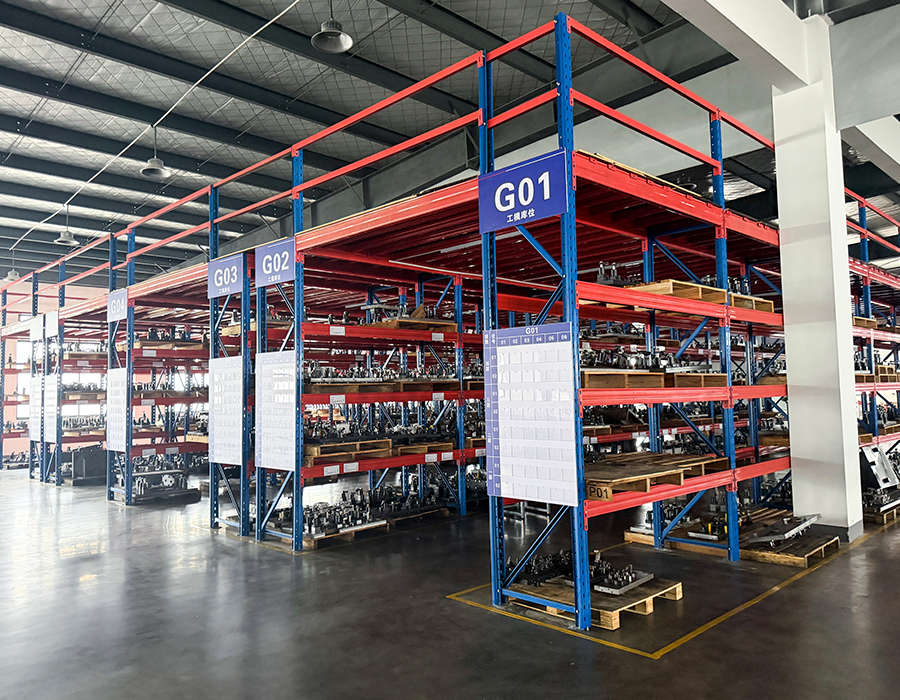

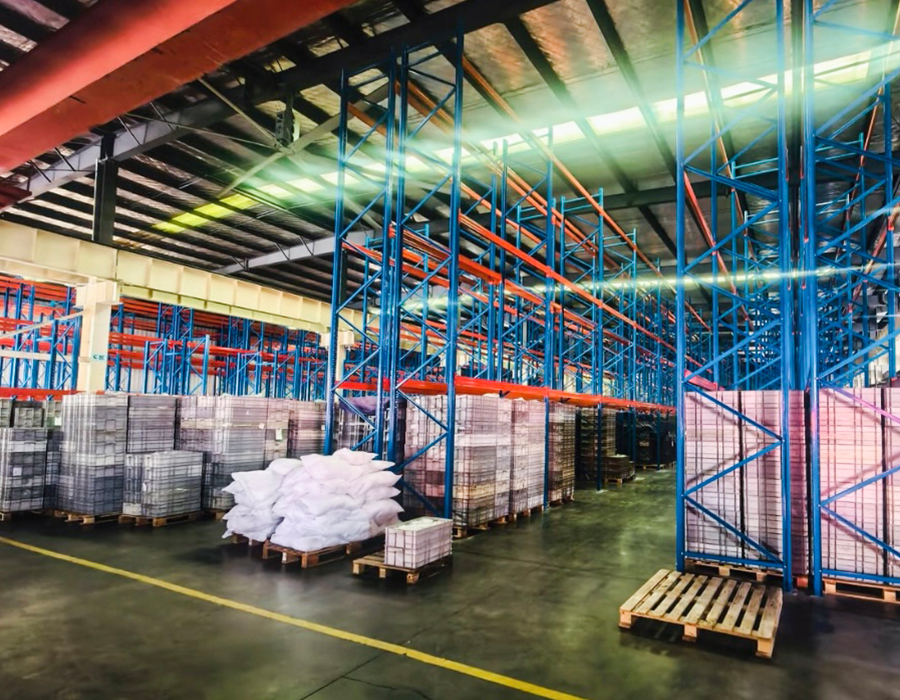

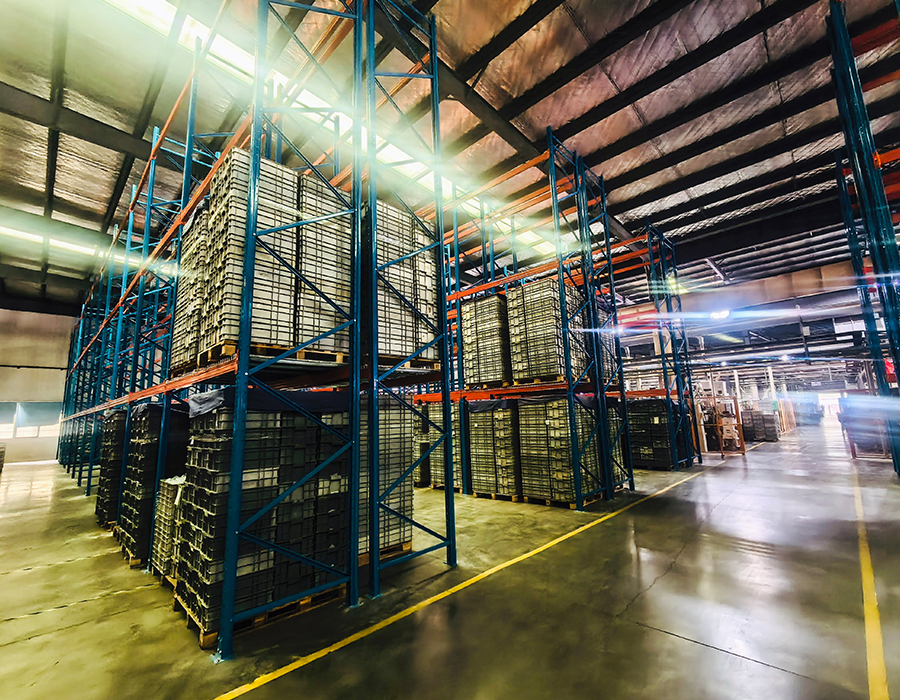

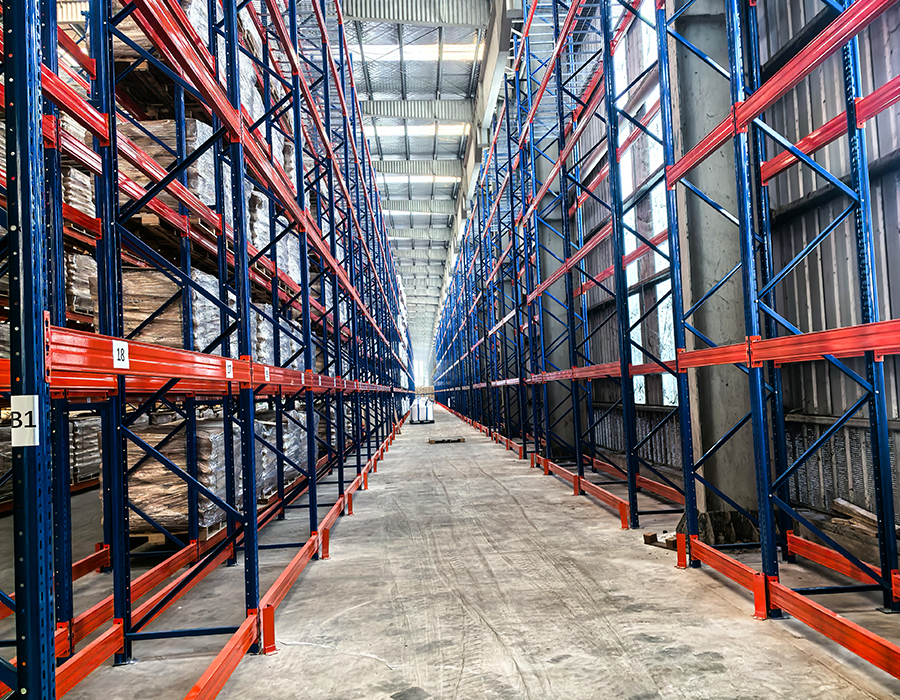

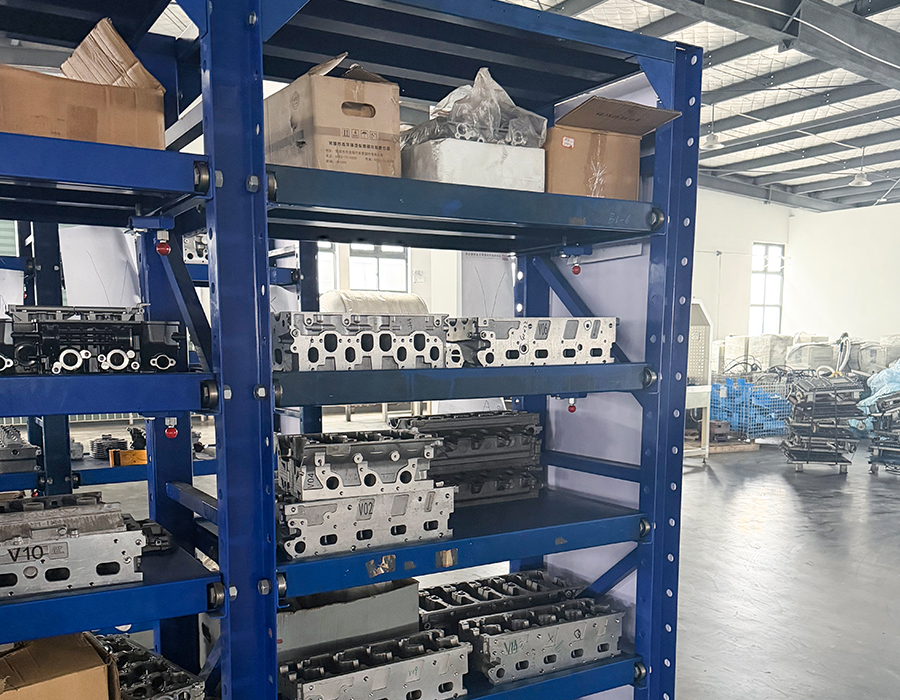

Kraftig reol (~800 kg/lag)

Hvorfor nittekonnektorgeometri er den afgørende variabel i boltløse reolydelser

Navnet "boltløse reoler" henleder opmærksomheden på det, der mangler - fastgørelseselementer - men den tekniske substans i et kraftigt boltløst reolsystem ligger udelukkende i det, der erstatter dem: nitteforbindelsen, også kaldet en clips, flig eller dråbeforbindelse afhængigt af designfamilien. Dette stik er en koldformet ståltap på bjælkeenden, der går i indgreb med et udstanset slidsmønster i den opretstående søjle, der låser under belastning uden mekaniske fastgørelsesanordninger. Geometrien af ​​dette indgreb - fligform, spaltedimensioner, fligindføringsvinkel og dybden af ​​låseskulderen bag spalten - bestemmer ikke kun den statiske belastningskapacitet, men udmattelsesmodstanden, nem demontering og langsigtet forbindelsespålidelighed for hele systemet.

Den mest udbredte konnektorfamilie bruger en dråbeholder i søjlen parret med en dannet krogflig på bjælken. Når bjælken løftes lidt efter indsættelse, falder en låseskulder på tappen bag spaltekanten, hvilket forhindrer tilbagetrækning under lodret belastning. Det, der adskiller højkvalitetskonnektorer fra marginale i dette design, er den dimensionelle præcision af krog-til-skulder-indgrebet: en skulderdybde på 3-4 mm giver pålidelig låsning med meningsfuld udtræksmodstand; en skulderdybde på 1-2 mm, opnåelig gennem mindre præcis formgivning, tillader forbindelsen at udløses under vibration eller opadgående stødbelastning - en fejltilstand, der er visuelt identisk med en korrekt samlet forbindelse, indtil strålen falder. Købere kan ikke vurdere denne dimension uden demontering og måling, hvorfor materialecertifikater og målkontrolrapporter fra producenten vejer tungere end visuel kontrol af færdige samlinger.

Den anden kritiske parameter er antallet af forbindelsesflige pr. bjælkeende. Enkeltflige forbindelser er tilstrækkelige til lette reoler, men introducerer en rotationsgrad af frihed - strålen kan dreje sig om det enkelte indgrebspunkt under excentrisk belastning. Kraftige boltløse hylder under industrielle belastninger kræver minimum to flige pr. bjælkeende, anbragt lodret for at eliminere bjælkerotation og fordele forskydningsbelastningen over to indgrebspunkter. Nogle kraftige designs bruger tre eller fire tapper pr. ende, hvilket yderligere reducerer forbindelsesspændingen pr. fane og øger modstanden mod dynamisk belastning fra emner, der placeres kraftigt eller fra vibrationsoverførende udstyr i nærheden.

Perforeringsmønstre for opretstående søjler: strukturelle implikationer ud over hyldehøjdejustering

Det udstansede spalte- eller hulmønster i opretstående søjler uden bolte er designet til primært at tillade hyldehøjdejustering i faste trin - typisk 25 mm, 38 mm eller 50 mm stigning afhængigt af systemet. Dette funktionelle formål forstås af de fleste brugere. Hvad der er mindre almindeligt anerkendt, er, at perforeringsmønsteret har en direkte og væsentlig effekt på stolpens nettotværsnitsareal og derfor på dens trykbelastningsevne og lokale knækmodstand - parametre, der bestemmer den maksimale sikre opretstående belastning og den praktiske højdegrænse for reolsystemet.

Hver udstanset slids fjerner stål fra det opretstående tværsnit på det sted. I en stærkt perforeret søjle - hvor slidserne er tæt placeret med en stigning på 25 mm med minimalt vævsmateriale mellem på hinanden følgende slidser - kan netsektionen ved enhver spaltegruppe reduceres med 25-40 % sammenlignet med bruttosektionen af ​​søjleprofilen. Denne reduktion sænker direkte søjlens inertimoment og gyrationsradius ved dette tværsnit, hvilket gør den til det kritiske sted for lokal udbøjningsinitiering under aksial kompression. Producenter, der designer industrielle kraftige boltløse hylder for ægte høje opretstående belastninger er årsagen til denne nettosektionsreduktion i deres kolonnekapacitetsberegninger; dem, der anvender bruttosektionsegenskaber overalt, producerer kapacitetstabeller, der er ukonservative med en betydelig margin for stærkt perforerede profiler.

Den praktiske konsekvens for købere er, at kolonnekapacitetstabeller fra forskellige producenter ikke er direkte sammenlignelige, medmindre perforeringsmønsteret og nettosektionsreduktionen er kendt for hver. En 2,0 mm tyk søjle med 25 mm spaltedeling kan have en lavere effektiv opretstående kapacitet end en 1,8 mm tyk søjle med 50 mm stigning og en mere fordelagtig netsektion på trods af det tykkere materiale. Når man vurderer industrielle kraftige boltløse reoler til applikationer, der nærmer sig den nominelle opretstående kapacitet, anmoder man om nettosektionskoefficienten - forholdet mellem netto og brutto tværsnitsareal ved den styrende spaltegruppe - et meningsfuldt grundlag for sammenligning, som den nominelle søjletykkelse alene ikke gør.

Hyldepanelafbøjningskontrol: Designmetoder og deres afvejninger af belastningskapacitet

Afbøjning af hyldepaneler under belastning er den mest synlige strukturelle adfærd i kraftige boltløse reoler og den parameter, der er mest direkte bemærket af brugerne - en synligt faldende hylde signalerer overbelastning eller utilstrækkeligt paneldesign, selv for ikke-tekniske observatører. Håndtering af afbøjning til inden for acceptable grænser kræver dog forskellige designtilgange afhængigt af hyldespændet, belastningsstørrelsen, og om det styrende problem er strukturel tilstrækkelighed eller brugbarhed, og hver tilgang involverer specifikke afvejninger i materialevægt, omkostninger og belastningskapacitet.

Øget paneltykkelse

Den enkleste afbøjningsreduktionsmetode er at øge stålpladetykkelsen på hyldepanelet. Afbøjning under en ensartet fordelt belastning varierer omvendt med terningen af ​​panelets tykkelse for flad pladebøjning - fordobling af tykkelsen fra 1,0 mm til 2,0 mm reducerer afbøjningen til en ottendedel, en dramatisk forbedring. Fladpladepaneler over 2,0 mm bliver dog meget tunge i forhold til deres belastningskapacitetsstigning, og selve panelets vægt begynder at forbruge en meningsfuld del af den nominelle hyldekapacitet. For spændvidder over 1.500 mm under hårde belastninger er flad plade alene sjældent den mest effektive løsning.

Koldformede Ribber og Korrugeringer

Introduktion af langsgående ribber eller korrugeringer i hyldepanelets tværsnit - dannet under rulleformning eller kantpressning - konverterer den flade plade til en effektiv strukturel sektion med et væsentligt højere inertimoment end basismaterialets tykkelse alene ville antyde. Et 1,5 mm korrugeret panel kan udkonkurrere en 2,5 mm fladt panel i mid-span afbøjning for samme spændvidde og belastning ved ca. 40 % lavere panelvægt. Den funktionelle begrænsning er, at ribbede eller korrugerede overflader ikke er ensartet flade - genstande med små basisarealer må kun hvile på ribbetoppe, hvilket skaber lokale kontaktspændinger, og væsker eller fine partikler samler sig i rillerne.

Strukturelle panelbjælker med indsat terrasse

Til de industrielle kraftige boltløse reolkonfigurationer med højeste kapacitet er hylden designet som en sammensat samling: strukturelle bjælker, der spænder mellem stolper, understøtter et separat indsat dækpanel, der kun spænder mellem tilstødende bjælker, ikke over hele hyldebredden. Denne tilgang gør det muligt at optimere bjælkedybden - og derfor bøjningsmodstanden - uafhængigt af dækpanelets tykkelse, hvilket opnår store belastningskapaciteter med kontrolleret afbøjning uden vægtstraffen for en monolitisk plade, der spænder over hele bredden. Afvejningen er monteringskompleksitet og behovet for en dybere hyldeprofil, der kan reducere antallet af hyldeniveauer, der kan opnås inden for en fast faghøjde.

Søjlesplejsningsdesign i høje industrielle boltløse reoler

Industrielle kraftige boltløse hylder installeret i højder på 2,5 m til 4 m eller derover - hvilket er almindeligt i højrumsopbevaring, autokomponentlagre og arkiveringsfaciliteter - kræver ofte søjlesplejsning, hvor to eller flere søjlelængder samles lodret for at opnå den nødvendige højde. Splejsningsforbindelsen er en kritisk strukturel detalje, der ofte behandles som et simpelt mekanisk led, men som faktisk styrer udbøjningsadfærden af ​​søjlen i fuld højde på måder, der ikke altid afspejles i belastningstabellerne offentliggjort for standardhøjdekonfigurationer.

Det primære strukturelle krav til en søjlesplejsning er, at den skal overføre aksial kompressionsbelastning over samlingen uden at indføre et lokalt svagt punkt, der udløser knækning ved splejsningsstedet, før søjlen som helhed når sin nominelle kapacitet. En splejsning opnået ved blot at indsætte en kortere søjleafsnit over den nederste søjle og stole på friktion eller en enkelt fastgørelse gennem overlappende søjlevægge giver minimal bøjningsmodstand ved samlingen - den opfører sig strukturelt som en stiftforbindelse snarere end en momentkontinuerlig søjle, hvilket effektivt halverer bukelængden, hvor søjlen skal analyseres. Denne skelnen har betydning, fordi den kritiske knækbelastning af en søjle med stiftende er en fjerdedel af den for den samme søjle med faste ender, hvilket betyder, at en ukorrekt detaljeret splejsning kan reducere den effektive søjlekapacitet med 50-75 % under den tabulerede værdi for den ikke-splejsede søjle.

Korrekt udformede søjlesplejsninger til kraftige boltløse reoler anvender en af ​​to fremgangsmåder: en indvendig stålmuffeindsats, der fylder begge søjlesektioner ved samlingen, giver kontinuerlig sidestøtte gennem splejsningszonen og modstår tendensen til, at den øvre søjle rokkes i forhold til den nederste under excentrisk belastning; eller en ekstern plade-og-fastgørelsessplejsning, der boltes gennem begge søjleflader med tilstrækkelig boltgruppegeometri til at udvikle den nødvendige momentmodstand. Muffeindsætningstilgangen er strukturelt overlegen for boltløse systemer, fordi den ikke kræver yderligere fastgørelsesanordninger og i sagens natur er justeret under samling, men den kræver, at muffen er fremstillet til en snæver dimensionel tolerance - en muffe, der passer løst ind i søjleafsnittet, giver lidt sideværts begrænsning for at forbedre dens belastning og ydeevne. Hos Huijian er vores høje boltløse reolkonfigurationer designet med splejsningsdimensioner, der er verificeret gennem vores R&D-center i forhold til kolonneknækningsberegninger, der er specifikke for hver højde og belastningskombination, ikke anvendt generisk på tværs af produktsortimentet.

Seismiske afstivningskrav til industrielle boltløse reoler i risikozoner

Industrielle kraftige boltløse reolsystemer installeret i områder, der er udsat for seismisk aktivitet, kræver specifikke laterale afstivningsforanstaltninger, som ikke er en del af standardproduktkonfigurationen, og som ofte udelades, selv i anerkendte seismiske zoner, når reolen anskaffes gennem standardkatalogbestilling i stedet for tekniske specifikationer. Konsekvenserne af denne udeladelse kan variere fra produktnedfald og reolreoler (lateral forvrængning) under moderate seismiske hændelser til progressivt kollaps i alvorlige hændelser - med implikationer for personalesikkerhed og facilitetskontinuitet, der strækker sig langt ud over udskiftningsomkostningerne for selve reolen.

Det grundlæggende seismiske designkrav er, at reolsystemet skal modstå laterale kræfter påført på hvert hyldeniveau proportionalt med produktvægten, der er lagret på dette niveau, uden at reolsøjlen forskydes lateralt til det punkt, hvor bjælke-til-søjle-forbindelser frigøres. Boltløse forbindelser - i kraft af deres natur, der er afhængige af tyngdekraftsaktiveret fliglåsning snarere end mekanisk fastgørelse - er særligt sårbare over for frigørelse under opadgående accelerationskomponenter af seismisk belastning, som kortvarigt kan aflaste strålen og tillade tappen at låse op, hvis forbindelsesgeometrien ikke giver positiv fastholdelse under opløftning. Seismisk klassificerede boltløse reoldesigns løser dette gennem positive låseclips, sekundære bolt-through-fastgørelsesanordninger ved bjælkeender eller modificeret fliggeometri, der kræver aktiv demonteringskraft i stedet for blot en opadgående løft for at frigøre bjælken.

Sideværts afstivning af reolsystemet som helhed - hvilket forhindrer den opretstående ramme i at rammes under vandret seismisk kraft - opnås gennem en af tre konfigurationer, der hver passer til forskellige layout-begrænsninger:

• Krydsafstivning mellem opretstående par: Diagonal flad stål- eller stangafstivning installeret i den opretstående rammes plan inden for hver fag. Dette er den mest strukturelt effektive tilgang til fritstående reoler, men kræver, at afstivningsdiagonalen ikke optager plads, der er nødvendig for hyldeadgang - hvilket begrænser dens anvendelse til lukkede rum, hvor adgangen kun er fra den åbne frontflade.
• Afstivning af bagpanel: Perforerede stålbagpaneler monteret bag hyldeniveauerne, fungerer som forskydningspaneler, der overfører sidebelastning fra toppen af reolen til gulvankeret. Bagpaneler giver afstivning uden at optage lodret hyldeplads, men tilføjer egenvægt til hylderne og reducerer gennemventilation, hvilket kan være en overvejelse i temperaturfølsomme opbevaringsmiljøer.
• Vægankerafstivning: Tilslutning af toppen af reolenheden til en tilstødende strukturel væg gennem justerbare ståltilslutningsbeslag. Denne fremgangsmåde er effektiv, hvor vægstrukturen er tilstrækkelig til at acceptere ankerbelastningerne, men den gør reolen ikke-fritstående og begrænser fremtidig omplacering af enhederne.

Mærkning af belastningskapacitet: Hvad producenter er og ikke er forpligtet til at oplyse

Mærkning af belastningskapacitet på industrielle kraftige boltløse hylder er mindre standardiseret, end de fleste købere antager. I modsætning til trykbeholdere, løfteudstyr eller elektriske produkter - hvor lovgivningsmæssige rammer påbyder specifikke teststandarder, sikkerhedsfaktorer og oplysningsformater - er reolernes belastningskapacitetserklæringer på mange markeder i vid udstrækning selvcertificerede af producenter, hvor de angivne værdier afspejler testforhold, der måske eller måske ikke svarer til den måde, hylderne vil blive brugt i købers applikation. At forstå, hvad det angivne kapacitetsnummer faktisk repræsenterer - og hvad det ikke gør - er afgørende for at foretage valide sammenligninger mellem produkter og undgå kapacitetsmismatch i service.

Den væsentligste uspecificerede variabel i de fleste hyldekapacitetsdeklarationer er antagelsen om lastfordeling. En hyldekapacitet angivet som "500 kg pr. hylde" er meningsløs uden at vide, om dette forudsætter en ensartet fordelt belastning (UDL) over hele hyldeoverfladen, en koncentreret belastning i midten af ​​reolen eller en topunktsbelastning på definerede positioner. Disse tre forhold frembringer radikalt forskellige bøjningsmomenter i midten af ​​spændvidden i hyldepanelet for den samme samlede belastning. Et panel vurderet til 500 kg UDL kan svigte ved 200–250 kg, hvis belastningen er koncentreret på hyldecentret - en tilstand, der opstår, når en enkelt tung genstand eller en palle med lille fodaftryk placeres centralt på en bred hylde.

En anden ikke-oplyst variabel er den opretstående belastning i kapacitetstabellen. Hyldekapacitetsvurderinger antager typisk, at reolen er konfigureret med et specifikt antal hyldeniveauer inden for en given pladshøjde. Tilføjelse af hyldeniveauer til en eksisterende enhed - en almindelig praksis, når brugere ønsker at øge lagertætheden - øger den kumulative opretstående belastning ud over, hvad den offentliggjorte hyldekapacitetstabel blev beregnet til at rumme. Tabellen viser hyldekapacitet, ikke opretstående kapacitet, og disse to grænser er styret af helt forskellige strukturelle elementer. Faciliteter, der regelmæssigt omkonfigurerer deres industrielle kraftige boltløse reoler, bør anmode om opretstående belastningstabeller - den maksimale kumulative hyldebelastning, der kan påføres en kolonne i fuld højde - ud over kapacitetsdata pr. hylde, og behandle den nederste af de to grænser som den styrende begrænsning for hver båskonfiguration.

Galvanisk korrosionsrisiko i reoler af blandet metal

Industrielle lagre og produktionsfaciliteter specificerer ofte kraftige boltløse hylder med hylder i rustfrit stål eller aluminiumsdæk i kombination med standard kulstofstålstandere og bjælker - motiveret af hygiejnekrav, behov for kemisk kompatibilitet eller ønsket om en korrosionsbestandig opbevaringsoverflade uden omkostningerne ved et fuldt rustfrit system. Denne blandede metalkonfiguration introducerer en galvanisk korrosionsrisiko, som sjældent diskuteres i indkøbssamtaler, men kan frembringe accelereret korrosion ved metalkontaktpunkter, der kompromitterer både hyldeoverfladen og den opretstående søjle inden for 12-24 måneder i fugtige eller kemisk aktive miljøer.

Galvanisk korrosion opstår, når to forskellige metaller i elektrisk kontakt udsættes for en elektrolyt - i en lagersammenhæng er denne elektrolyt typisk vanddampkondensering, afstrømning af renseopløsning eller spild af procesvæske. Det mere aktive metal i det galvaniske par bliver anoden og korroderer fortrinsvis. I en opretstående kulstofstål, der understøtter en hylde i rustfrit stål, er kulstofstålet det mindre ædle metal og korroderer ved kontaktpunktet - accelereret i forhold til den hastighed, det ville korrodere isoleret på grund af potentialforskellen mellem de to metaller. Korrosionshastigheden afhænger af arealforholdet: et lille område af kulstofstål i kontakt med et stort område af rustfrit stål korroderer hurtigere end det samme kulstofstål i kontakt med et lille rustfrit stålareal, fordi det katodiske område driver en højere strømtæthed ved den anodiske kontaktzone.

Praktisk afbødning af blandet metal industrielle tunge boltløse reoler involverer at afbryde metal-til-metal kontaktvejen ved grænsefladen mellem forskellige materialer. Effektive tilgange omfatter:

• Ikke-ledende isoleringspuder eller tyller indsat mellem hyldepanelets kant og kulstofstålbjælken eller støttevinklen - nylon-, HDPE- eller neoprenmaterialer, der er klassificeret til driftstemperaturen og er kompatible med alle rengøringskemikalier, der bruges i området.
• Barrierebelægning ved kontaktfladen: Påføring af en kompatibel zinkrig eller epoxybelægning på kulstofstålkontaktfladerne før samling skaber en fysisk og elektrokemisk barriere, der afbryder galvanisk strøm. Belægningen skal dække det fulde område af potentiel kontakt, inklusive undersiden af ​​hyldens hvileflade.
• Fuld specifikation matchning: Hvor driftsmiljøet er tilstrækkeligt aggressivt til, at galvanisk korrosion er et primært problem, er den mest pålidelige løsning at specificere stolper og bjælker i samme legeringsfamilie som hyldepanelerne - enten helt rustfrit eller fuldgalvaniseret kulstofstål - og eliminere den galvaniske potentialforskel i stedet for at styre dens virkninger.

Rekonfigurationsplanlægning: Sådan maksimeres den langsigtede værdi af et boltløst system

Omkonfigurerbarheden af kraftige boltløse hylder – muligheden for at tilføje, fjerne eller flytte hyldeniveauer, tilføje udvidelser af fag eller kombinere enheder til nye konfigurationer uden specialværktøj – er en af de mest nævnte kommercielle fordele i forhold til svejste eller permanent fastgjorte lagersystemer. Denne fordel realiseres imidlertid kun i praksis, når det indledende system er specificeret med omkonfiguration i tankerne, og når efterfølgende ændringer foretages inden for de strukturelle grænser for de installerede komponenter. Manglende planlægning af rekonfiguration fra starten, eller overskridelse af strukturelle grænser under modifikation, konverterer et ægte operationelt aktiv til en forpligtelse.

Den vigtigste beslutning om rekonfigurationsplanlægning er valg af opretstående højde. Køb af de korteste stolper, der opfylder det umiddelbare krav til opbevaringshøjde, eliminerer muligheden for at tilføje hyldeniveauer eller øge faghøjden i fremtiden uden at udskifte stolperne - det mest arbejdskrævende og forstyrrende element i en reolsystemmodifikation. Angivelse af stolper i den maksimale højde, bygningens frihøjde og strukturel vurdering tillader, selvom den oprindelige konfiguration kun bruger den nederste del af stolpen, bevarer fremtidig fleksibilitet med en marginal meromkostning. De trinvise omkostninger ved en højere stolpe er typisk 15-25 % af den opretstående pris, hvilket er en lille brøkdel af omkostningerne ved udskiftning af opretstående under en fremtidig omkonfiguration.

Standardisering af båsbredde og dybde på tværs af en reolflåde muliggør udskiftelighed af komponenter på tværs af flåden - bjælker, hyldepaneler og afstivning fra én enhed kan omplaceres til en anden uden kompatibilitetsproblemer. Denne udskiftelighed går tabt, hvis forskellige bay-breddestandarder blandes på tværs af flåden, selv inden for samme producents produktsortiment. Faciliteter med store reolflåder drager fordel af at etablere en enkelt standardbåsbredde og -dybde for hver reolklasse - heavy duty, medium duty og så videre - og håndhæve denne standard på tværs af alle fremtidige indkøb, selv når en ikke-standard dimension ser ud til at løse en specifik kortsigtet pladsbegrænsning.

Vores industrielle kraftige boltløse reolsystemer er designet med komponentudskiftelighed som et kerneproduktprincip på tværs af vores sortiment - opretstående slidsmønstre, bjælkekonnektordimensioner og panelstøttegeometrier er standardiseret på tværs af højde- og belastningsklasser, hvor de strukturelle krav tillader det, hvilket betyder, at en facilitet, der udvider eller rekonfigurerer sin opbevaring over tid, kan blande komponenter fra forskellige kompatibilitetsproblemer i købspartier. Med en årlig produktionskapacitet på 180.000 sæt og ensartede fremstillingsstandarder, der opretholdes på tværs af vores seks produktionslinjer, forbliver udskiftnings- og udvidelseskomponenter tilgængelige og dimensionelt konsistente gennem hele levetiden af ​​det installerede system.
