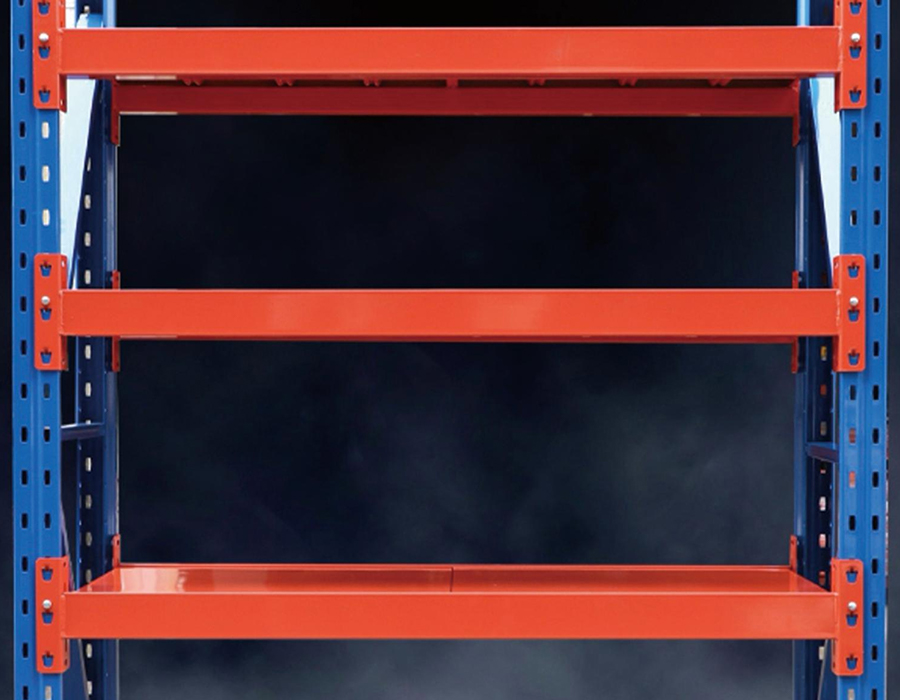

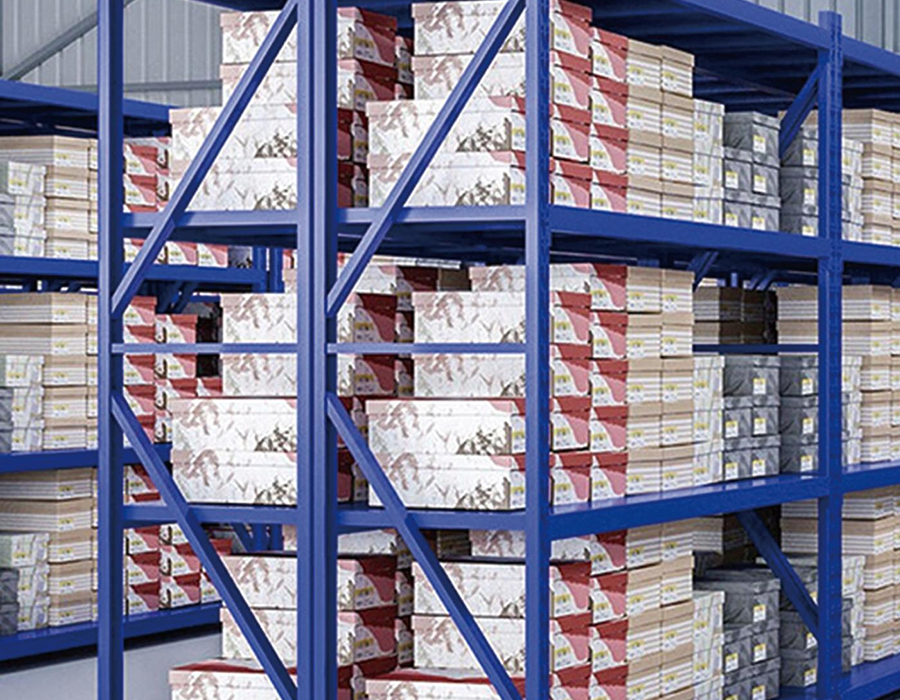

Medium-Duty Boltløse Reoler (500-800 kg/lag)

Hvordan stålmåler og profilform definerer hyldens ydeevne i middel belastning

Mellemstærke boltløse hylder indtager en strukturelt krævende mellemvej — den skal håndtere belastninger pr. hylde, der typisk spænder fra 200 kg til 500 kg, mens den forbliver omkostningseffektiv og rekonfigurerbar. De to variabler, der bestemmer, om en enhed rent faktisk leverer disse klassifikationer, er basisstålmåleren og bjælkens koldvalsede profilgeometri. Disse to faktorer interagerer: en tykkere måler i en lavvandet C-profil vil underpræstere en lidt tyndere måler, der er dannet i en lukket boks eller hatteprofil, fordi inertimomentet af tværsnittet - ikke råvarevægten - styrer bøjningsmodstanden.

I praksis produceres mellemstærke bjælker oftest i 1,5 mm, 1,8 mm eller 2,0 mm koldvalset stål. Springet fra 1,5 mm til 2,0 mm øger bjælkevægten med ca. 33 %, men kombineret med en optimeret hatteprofil kan belastningskapaciteten forbedres med 50-70 % ved tilsvarende spændvidder. Det er grunden til, at to reoler med ens pris, men forskelligt specificeret, kan præstere meget forskelligt i marken. Hos Huijian er vores medium-duty bjælkeprofiler konstrueret gennem vores interne R&D-center for at balancere materialeeffektivitet med strukturelt output - en forskel, der bliver tydelig, når du sammenligner afbøjningskurver i stedet for kun nominelle belastningstal.

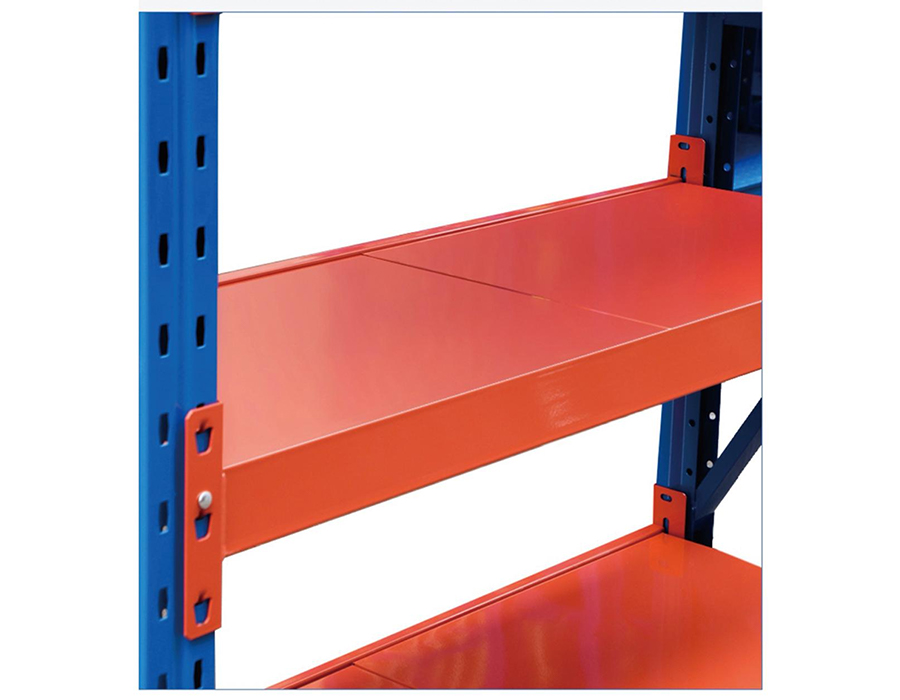

Den strukturelle logik bag opretstående søjleperforeringsmønstre

Den slidsede eller perforerede opretstående søjle er det definerende element i boltløse reoler, men selve perforeringsmønsteret bliver sjældent undersøgt under indkøb. Søjleperforeringer tjener to funktioner samtidigt: de giver forbindelsespunkterne til bjælkeforbindelser, og de reducerer søjlens nettotværsnitsareal, hvilket direkte påvirker trykbelastningskapaciteten. Disse to mål er i spænding - flere perforeringsspalter betyder mere fleksibilitet, men mindre søjlestyrke.

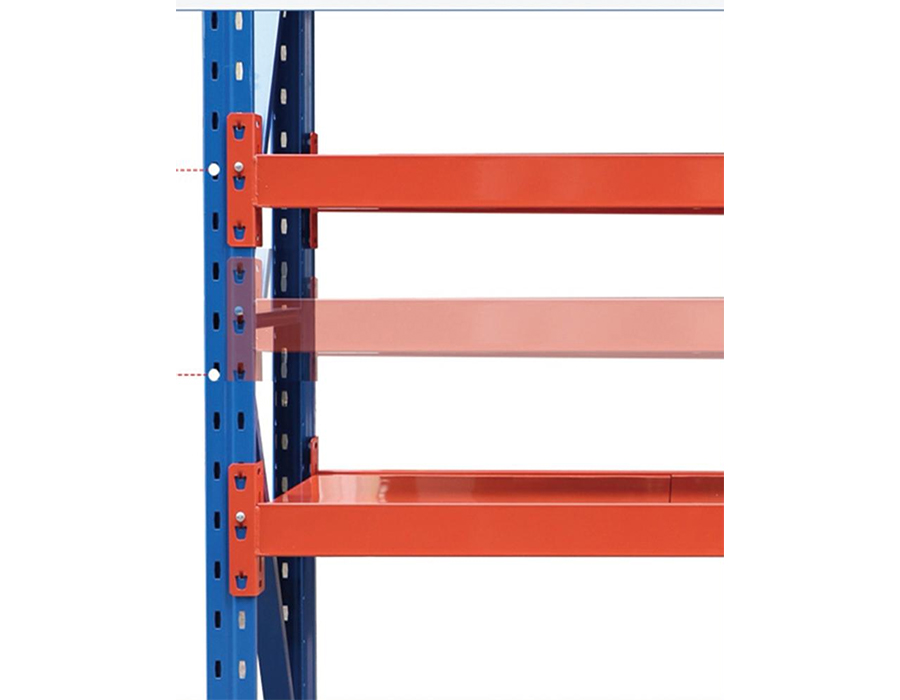

Mellemstærke stolper skal håndtere denne afvejning omhyggeligt. En søjle med 50 mm stigning, der er slidset over sin fulde højde, vil have et væsentligt lavere netsektionsmodul end en med 50 mm stigning kun i midterzonen og massivt stål i top og bund, hvor trykspændingskoncentrationerne topper. Højkvalitets mellemstærke søjler har også prægede ribber eller langsgående afstivningsfolder i søjlevæggen mellem perforeringsrækkerne, som genopretter den vridningsstivhed, som spalterne fjerner. Når du vurderer opretstående søjler, skal du kigge efter disse afstivningsegenskaber i stedet for udelukkende at stole på den angivne tykkelse.

Søjletværsnitsformen har også betydning. Firkantede rørstandere giver afbalanceret modstand i begge vandrette akser - nyttige i dobbeltrækkede konfigurationer, hvor laterale belastninger kommer fra to retninger. Open-back eller C-kanal stolper sparer materialeomkostninger, men skal afstives eller bagtilsluttes mere aggressivt for at forhindre vridning under excentriske belastninger. Til mellemkrævende applikationer med hyldebelastninger over 300 kg pr. niveau er stolper med firkantede rør generelt den sikreste specifikation.

Belastningskapacitetsvurderinger: Statisk, Dynamisk og UDL — hvad hver måler

Medium-duty reolprodukter markedsføres med belastningsklasser, der ikke altid er defineret konsekvent på tværs af leverandører. At forstå, hvad hver ratingtype måler, er afgørende for nøjagtig specifikation.

I virkelige lagerscenarier er UDL-antagelsen næsten aldrig opfyldt. Kartoner stablet på en hylde hviler på deres basisfodspor - ofte dækker mindre end 60% af hyldeoverfladen - hvilket skaber en koncentreret belastningsprofil, der er væsentligt dårligere end UDL-modellen forudsiger. En pålidelig tommelfingerregel er at anvende en reduktionsfaktor på 0,7× på den angivne UDL-kapacitet, når de varer, der opbevares, har basisfodspor, der er mindre end halvdelen af ​​hyldearealet.

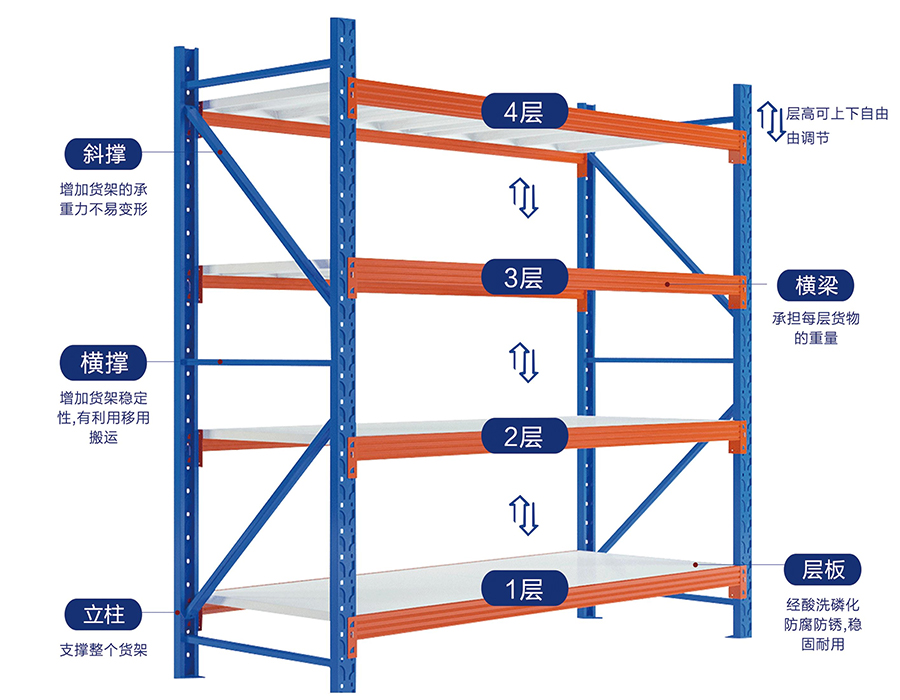

Afstivningskonfiguration og dens effekt på systemstabilitet i højden

Efterhånden som hylder med middel belastning øges i højden - især over 2,0 m - skifter afstivningskonfigurationen fra en bekvemmelighed til en strukturel nødvendighed. De fleste boltløse reolsystemer er afhængige af diagonale eller vandrette bagsideafstivningspaneler for at forhindre reoler, hvilket er rammens tendens til at parallelogrammere under vandrette kræfter såsom lateral hyldebelastning, utilsigtede stød eller seismisk aktivitet.

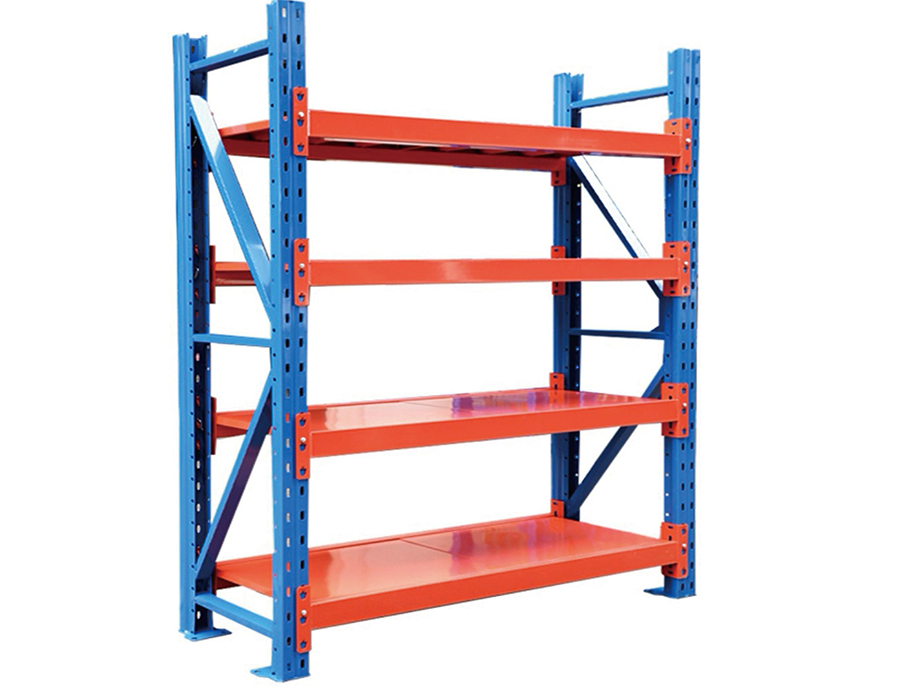

Bagpanel vs. Cross-Brace Systems

Bagpaneler - typisk trådnet eller perforerede stålplader, der spænder over den fulde bagside af en bugt - giver kontinuerlig afstivning og fungerer som en bagstopper for at forhindre genstande i at blive skubbet af bagsiden af hylden. De tilføjer betydelig reolmodstand, fordi de fungerer som en forskydningsmembran over hele bugtens højde. Afvejningen er, at de blokerer bagadgang og tilføjer vægt, hvilket betyder noget i dobbeltsidede pick-konfigurationer. Krydsstøttesystemer bruger et par diagonale stålstropper, der danner et X-mønster bagpå. De er lettere, giver adgang til bagsiden og er nemmere at installere, men deres afstivningseffektivitet afhænger i høj grad af korrekt spænding - en slap tværstiver giver næsten ingen reolmodstand og er en almindelig installationsfejl i marken.

End-Frame afstivning i lange løb

I reolforløb, der overstiger seks fag, bør mellemliggende afstivningsrammer indsættes ved hver fjerde eller femte fag for at forhindre progressiv udbredelse af reoler. Uden mellemramme kan en lateral kraft, der påføres i den ene ende af et langt løb, overføres gennem bjælke-til-opretstående forbindelser og forårsage akkumuleret forskydning i den fjerne ende - også selvom hver enkelt bugt ser stabil ud isoleret. Dette er en detalje, som vores tekniske team hos Huijian adresserer eksplicit i layoutanbefalinger til klienter, der specificerer lange kørsler i høje mellemstore konfigurationer.

Kompatibilitetsovervejelser ved blanding af reolkomponenter på tværs af generationer eller leverandører

Lageroperatører står ofte over for beslutningen om, hvorvidt de vil tilføje nye reolbåse til en eksisterende installation fra en anden leverandør, eller at integrere komponenter købt i forskellige år, når en producent har opdateret sin produktlinje. Begge scenarier indebærer kompatibilitetsrisici, som er undervurderet indtil installationsdagen.

• Sporafstand og geometri: Selv når to reolsystemer begge annoncerer med 50 mm stigning, varierer de faktiske spaltedimensioner - bredde, højde og dybde af krogindgrebet - fra producent til producent. En bjælkeforbindelse, der ser ud til at sidde korrekt, kan have 2-3 mm mindre indgrebsdybde end beregnet, hvilket reducerer udtrækningsmodstanden under opløftningskræfter med en uforholdsmæssig stor margin.
• Søjletværsnitsdimensioner: Firkantede rørstandere fra forskellige producenter kan dele en nominel 60×60 mm eller 80×80 mm betegnelse, men afviger i faktisk ydre dimension, vægtykkelse og hjørneradius. Dette påvirker, om delte rækkeafstandsstykker, tværstivere og fodplader fra det ene system passer korrekt til det andet.
• Stråledybde og dæktykkelse: Når bjælker fra forskellige systemer blandes, kan den resulterende hyldedækshøjde være inkonsistent i løbet af et løb - hvilket skaber snublefare for plukkere og mekanisk håndteringsudstyr. Det betyder også, at tilbehør som skillevægge og bøjleskinner designet til den ene bjælkedybde ikke vil sidde korrekt på den anden.
• Interaktioner med overfladebelægning: Galvanisk korrosion kan forekomme, hvor uens metaloverfladebehandlinger kommer i kontakt med hinanden i fugtige omgivelser. Blanding af varmgalvaniserede stolper med pulverlakerede bjælker er generelt lav risiko, men at kombinere aluminiumstilbehør med zinkbelagt stål i salt-luft-miljøer kræver isolerende skiver eller kompatible belægninger.

Den sikreste tilgang ved udvidelse af en eksisterende installation er at hente fra den originale producent og specificere den samme produktgeneration. Hvor det ikke er muligt, er en mekanisk prøvepasning af repræsentative komponenter før bulkbestilling et minimalt, men væsentligt verifikationstrin.

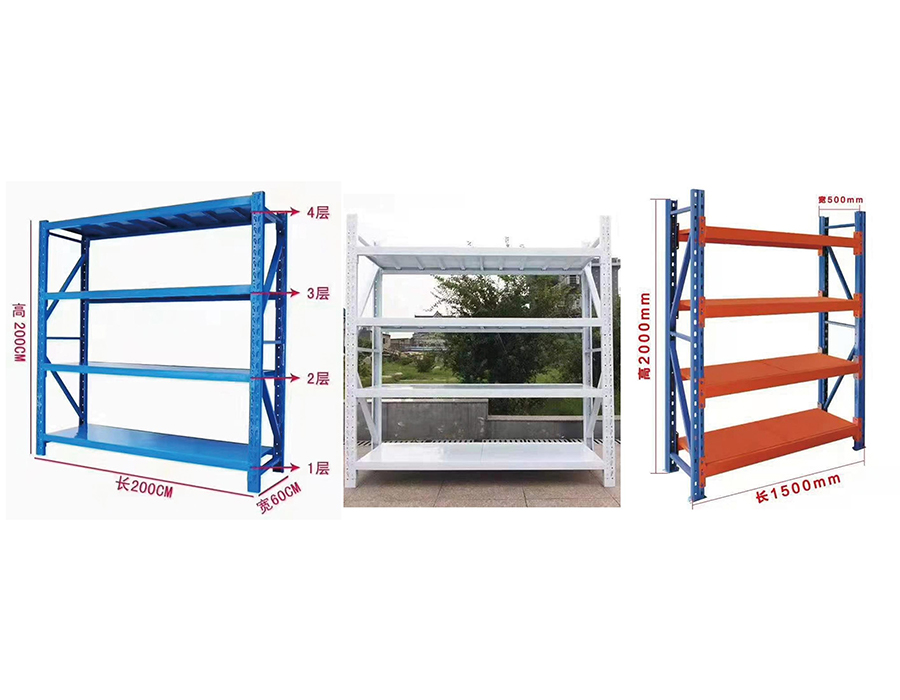

Optimering af båsbredde og -dybde til pallekompatibel medium-duty opbevaring

Industrielle Medium-Duty Boltless Reoler bruges ofte i hybridmiljøer, hvor standardpaller eller halvpaller opbevares sammen med løse kartoner. I disse tilfælde skal de nominelle feltdimensioner tilpasses omhyggeligt til standarder for pallefodaftryk for at undgå spildplads eller usikre udhæng.

Standard europaller (1200×800 mm) og GMA-paller (1219×1016 mm) har forskellige fodaftryk, og en bås dimensioneret til den ene vil ikke tilpasse den anden optimalt. Til europalleopbevaring på mellemstore hylder giver et bjælkespænd på 1300 mm og en hyldedybde på 850 mm en 50 mm frigangsbuffer på hver side - tilstrækkelig til at undgå bjælkekontakt under normal placering, men ikke så generøs, at det tillader betydelig sideværts pallebevægelse. For GMA-paller er et spænd på 1400 mm og en dybde på 1100 mm mere passende minimum.

Hyldedybden bestemmer også, om en anden pallerække kan opbevares forfra til bagside uden en dedikeret dyblagringskonfiguration. Dobbelt-dybde palleopbevaring på mellemstore reoler kræver dybder på 1700 mm eller mere, hvilket typisk kræver en midterstøttebjælke for at forhindre mid-span afbøjning på det nederste hyldeniveau, hvor den kombinerede pallebelastning kan overstige 600 kg. Denne midterbjælke øger omkostningerne, men er ikke til forhandling for strukturel integritet ved disse belastninger og spændvidder.

Seismisk modstand og slagfasthed: Hvordan medium-duty reoler bør evalueres i risikozoner

I regioner med moderat seismisk aktivitet - en kategori, der omfatter betydelige dele af det østlige og sydlige Kina - kræver medium-duty reolsystemer evaluering ud over standard statiske belastningsklassificeringer. Seismiske kræfter virker vandret på hyldeindholdet, og de inertibelastninger, der genereres af tungt gods på de øverste hylder, kan overstige den laterale modstand af standard boltløse konnektorsystemer under en jordaccelerationshændelse.

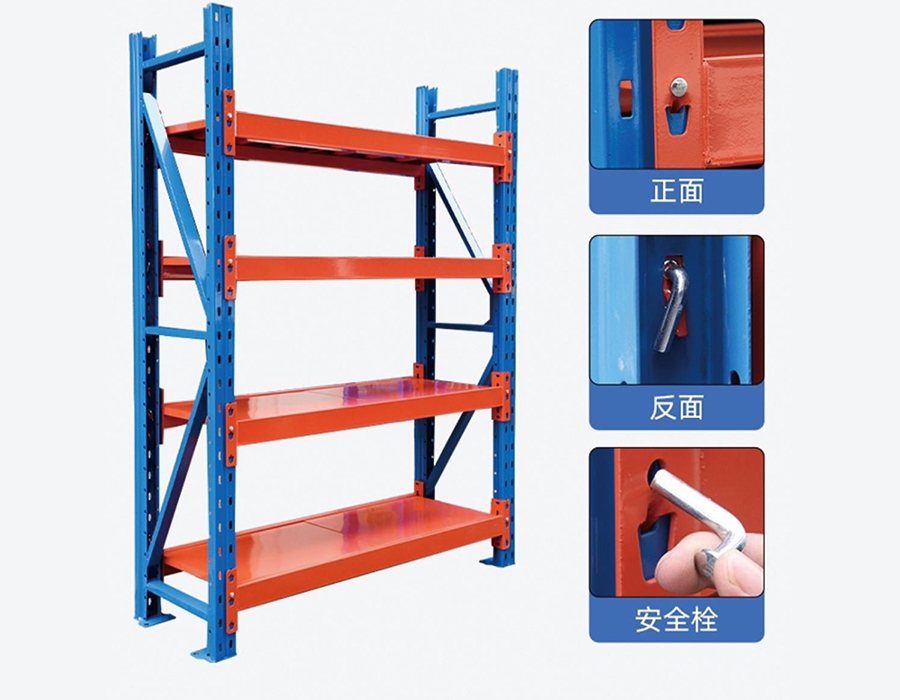

De vigtigste parametre, der skal evalueres, er systemets basisforskydningsmodstand, som er den samlede vandrette kraft, som reolen kan modstå, før rammen forskydes, og konnektorens udtrækningsstyrke under kombineret lodret og lateral belastning. Standard mellemstærke bjælkeforbindelser er testet under rent vertikale belastningsforhold. Under kombineret belastning - hvilket er, hvad seismiske scenarier eller påvirkningsscenarier producerer - falder den effektive indgrebsdybde, og konnektoren udsættes for rotationsspænding ved krogpunktet. Systemer med sekundære låsestifter eller svejste clips-forstærkninger yder væsentligt bedre under disse forhold.

• Gulv forankring: I seismiske risikozoner bør alle middelkrævende reoler over 1,8 m højde være gulvforankrede uanset fritstående stabilitet under statisk belastning. Ekspansionsankerbolte i beton med en minimum M10-diameter og 80 mm indstøbningsdybde er typiske specifikationer for mellemkrævende installationer.
• Reduceret belastning på øverste hylde: Opbevaring af det tungeste gods på lavere hylder er standardpraksis, men i seismiske sammenhænge har det et strukturelt grundlag ud over stabilitet: lavere tyngdepunkt reducerer direkte væltningsmomentet under vandret acceleration. En 20 % reduktion af belastningen på øverste hylde kan reducere væltemomentet med en uforholdsmæssigt større margin afhængigt af forholdet mellem rammehøjde og dybde.
• Bindinger mellem rækker: Dobbeltrækkede mellemstærke løb skal forbindes med mellemrækkende bindebjælker i toppen af ​​rammen. Disse forhindrer de to rækker i at stå uafhængigt i modsatte retninger - en fejltilstand kaldet "sakseholdere" - som kan forårsage rammekollaps, selv når hver enkelt række ville have overlevet den laterale kraft uafhængigt.

Vi inkorporerer overvejelser om seismisk ydeevne i vores produktspecifikationer for mellemstor belastning, og kunder i områder med højere risiko opfordres til at rådføre sig med vores ingeniørteam tidligt i projektplanlægningsfasen for at sikre, at passende konfigurationsanbefalinger er indbygget i layoutet fra starten.
