Hvordan opretstående rammemåler og profilform bestemmer belastningsvurderinger i den virkelige verden

Belastningsgraden trykt på et kraftigt industrielt pallereolspecifikationsark er ikke en fast materialeegenskab – det er en beregnet værdi afledt af samspillet mellem stålkvalitet, sektionstykkelse (gauge), profilgeometri og uafstivet søjlehøjde. To stativer med identisk stålkvalitet og angivet kapacitet kan opføre sig meget forskelligt under belastning, hvis deres opretstående profiler er forskellige. Denne skelnen har enorm betydning, når man vurderer leverandørtilbud, der kun angiver et kapacitetsnummer uden at specificere tværsnittet.

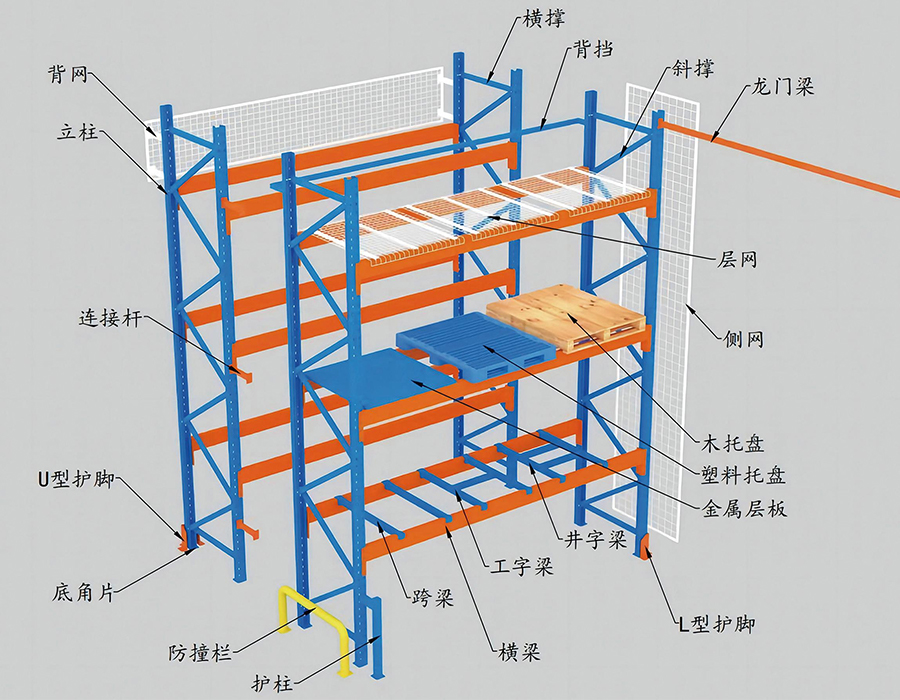

Søjle opretstående profiler i kraftigt pallereolsystem s er typisk rulleformet til åbne eller semi-lukkede sektioner - de mest almindelige er C-kanal, I-sektion og dråbe- eller kassesøjleprofiler, der bruges i høje applikationer. Åbne C-kanaler er økonomiske og enkle at fremstille, men har en lavere gyrationsradius omkring den svage akse, hvilket gør dem mere modtagelige for sideværts udbøjning under aksial kompression, når højden øges. Lukkede eller semi-lukkede kassesøjler fordeler materiale længere fra den neutrale akse i begge retninger, hvilket forbedrer modstanden mod knæk væsentligt - hvorfor stort set alle reoler over 10 meter bruger kasse- eller tungvæggede lukkede profiler.

Målereduktion er en almindelig omkostningsbesparende metode, som er svær at opdage uden måling. En nominel 2,0 mm lodret fremstillet ved en faktisk tykkelse på 1,7 mm mister omkring 15 % af sit tværsnitsareal og en uforholdsmæssigt større andel af sit inertimoment. Den praktiske konsekvens er et stativ, der opfylder den angivne belastningskapacitet under ideelle laboratorietestforhold, men som har reducerede sikkerhedsmarginer under virkelige excentriske belastninger, stød eller dynamiske kræfter fra gaffeltrucksdrift. Købere bør specificere minimumsprofiltolerancer i indkøbskontrakter og anmode om materialecertifikater sammen med dimensionelle inspektionsrapporter.

Den tekniske logik bag bjælkeafbøjningsgrænser i krævende applikationer

Bjælkeafbøjning i lastede pallereoler er ikke blot et æstetisk problem - det er et strukturelt signal med direkte implikationer for lastomfordeling og forbindelsesintegritet. Industristandarder, herunder FEM 10.2.02 reolkoden og Kinas GB/T 25820, specificerer, at vandret bjælkeafbøjning under fuld nominel belastning ikke bør overstige span/200 som en brugbarhedsgrænse. For et standard 2.700 mm strålespænd svarer dette til en maksimal afbøjning i midten af ​​spændvidden på 13,5 mm. Overskridelse af denne grænse garanterer ikke øjeblikkelig fejl, men det angiver, at strålen arbejder ved kanten af ​​dens designomhylning.

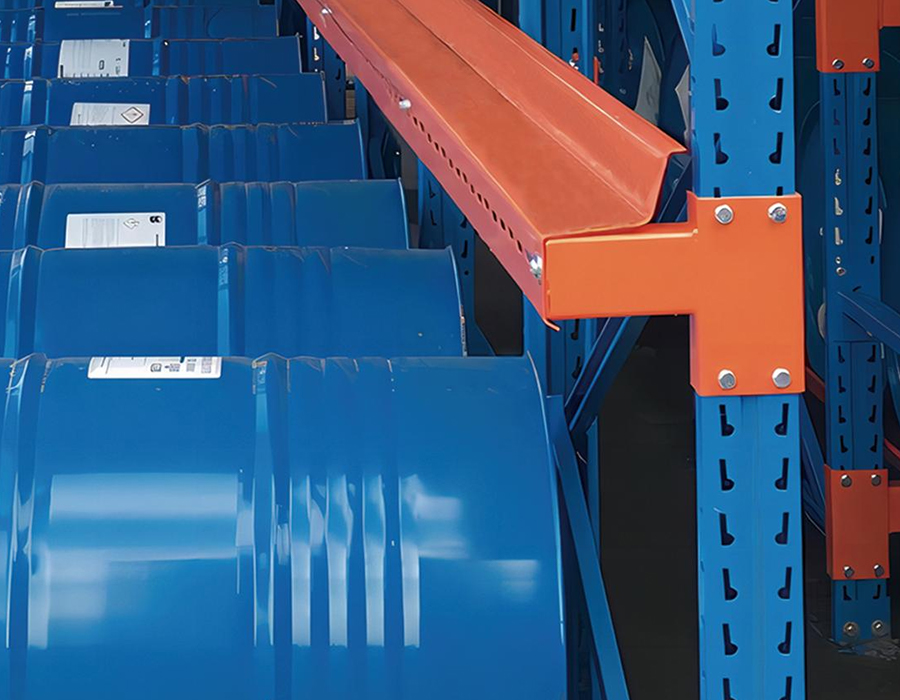

Hvad der sker strukturelt, når bjælker afbøjes for meget, bliver ofte misforstået. Den primære risiko er ikke bjælkebrud - det er den progressive løsning af bjælke-til-opretstående forbindelse under gentagne belastnings- og aflæsningscyklusser. De fleste kraftige pallereolsystemer bruger et sikkerhedslåsestik, hvor bjælkefligen går i indgreb med en udstanset spalte i den opretstående søjle. Når stråler afbøjes og genoprettes gentagne gange under dynamisk palleplacering, oplever konnektoren mikrobevægelse ved indgrebspunktet. Over tid hærder dette stålet ved krogspidsen, hvilket i sidste ende forårsager revner eller slidsdeformation, der reducerer konnektorens udtrækningsmodstand et godt stykke under dets nominelle værdi.

Den korrigerende tilgang er ikke altid at øge stråledybden. Nogle gange er den mere effektive løsning at reducere fagbredden - ved at stige fra 2.700 mm til 2.400 mm spænd reduceres det maksimale bøjningsmoment og afbøjning dramatisk uden at øge stålvægten proportionalt. Vores kraftige industrielle pallereoler er designet med spænd-til-dybde-forhold, der er verificeret i forhold til faktiske afbøjningsberegninger, ikke kun statiske belastningstabeller, hvilket sikrer, at langsigtet konnektorintegritet opretholdes i hele systemets levetid.

Palleoverhæng og dets effekt på strålebelastningsfordelingen

Standard lastberegninger for pallereoler forudsætter, at pallelast er centreret på bjælker med pallen fuldt understøttet mellem de to bjælkeskinner. I praksis hænger paller ofte over bjælkefladen, sidder asymmetrisk mellem skinner eller placeres med deres stringers parallelt med bjælken i stedet for vinkelret. Hver af disse afvigelser introducerer belastningsexcentriciteter, som standardkapacitetstabellerne ikke tager højde for, men alligevel forekommer de rutinemæssigt i højkapacitetslagre.

Når en palle hænger ud over den forreste bjælkeflade med 100–150 mm - almindeligt med GMA-paller på smallere fagbredder - flyttes det effektive lastpunkt frem for det opretstående rammeplan. Dette introducerer et vippemoment på den forreste bjælke, som stikket skal modstå ud over dens lodrette forskydningsbelastning. Det kombinerede behov kan overstige stikkets nominelle udtræksmodstand ved belastninger et godt stykke under bjælkens angivne pallekapacitet. Den samme effekt opstår, når paller placeres med stringere parallelt med bjælker, hvilket skaber to koncentrerede linjebelastninger i stedet for fordelt overfladekontakt over hele pallebunden.

En praktisk afbødning, der bruges i kraftige pallereoler, der håndterer uregelmæssige paller, er installationen af ​​pallestøttestænger - tværbjælker placeret vinkelret på bjælkerne i midten af ​​bugten. Disse stænger giver et tredje kontaktpunkt for paller, der konverterer punktbelastning til fordelt lastning og reducerer bjælkeafbøjning med op til 40 % for den samme pallevægt. De forhindrer også paller i at falde mellem bjælker i tilfælde af bjælkeforbindelsesfejl, hvilket tilføjer en meningsfuld sekundær sikkerhedsfunktion.

Sammenligning af opretstående rammebredder: Når dybere rammer er prisen værd

Opretstående rammedybde - dimensionen målt for-til-bagside mellem de to opretstående søjler, der danner en ramme - er ofte angivet til det minimum, der er nødvendigt for at understøtte den erklærede belastning, som for standard enkelt-dyb selektiv reol er typisk 800 mm eller 1.000 mm. Men rammedybden har en direkte og væsentlig effekt på reolsystemets stabilitet mod væltekræfter, og valg af minimumsdybde i alle applikationer er en falsk økonomi i tunge miljøer.

I kraftige pallereolsystemer over 10 meter bliver slankhedsforholdet af stolpen - dens højde divideret med dens mindste svingningsradius - den styrende designparameter snarere end den aksiale belastning alene. Dybere rammer afstiver i sagens natur stolpen i en længere horisontal afstand fra søjlens midterlinje, hvilket øger rammekonstruktionens effektive gyrationsradius og hæver den kritiske knækbelastning. Dette er grunden til, at de ekstra materialeomkostninger ved en 1.000 mm eller 1.200 mm ramme typisk er berettiget af en reduktion i den nødvendige vægt af opretstående sektion, der delvist opvejer de ekstra omkostninger ved de bredere diagonale afstivningselementer.

Ankerboltspecifikation: Hvorfor udtrækningsstyrke betyder mere end forskydningsstyrke

De fleste lagermedarbejdere og endda mange indkøbsteams antager, at ankerbolte primært modstår vandrette forskydningskræfter - det laterale skub fra gaffeltrucks stød eller seismisk aktivitet. I virkeligheden er det styrende belastningstilfælde for stativbaseankre i de fleste kraftige pallereolkonfigurationer lodret udtræksspænding, ikke vandret forskydning. Forståelse af dette vender logikken om, hvordan ankre skal specificeres og inspiceres.

Mekanismen er ligetil: Når en stativramme udsættes for et væltende moment - hvad enten det skyldes en excentrisk pallebelastning, et gaffeltruckstød i højden eller seismisk lateral acceleration - løftes bundpladen på rammens spændingsside i stedet for at glide. Ankerbolten på den side skal modstå den fulde løftekraft i spænding. For et 10 m højt heavy duty stativ belastet til 4.000 kg pr. niveau på tværs af fem niveauer, kan den beregnede løftekraft ved spændingsankeret under en designpåvirkning overstige 15-20 kN. Standard M12 ekspansionsankre i standardbeton opnår udtrækskapaciteter på kun 8-12 kN afhængigt af indstøbningsdybde og betonkvalitet - langt under efterspørgslen.

Den korrekte specifikationstilgang involverer tre verificerede parametre: betontrykstyrke på installationsstedet (minimum C25 for de fleste krævende applikationer), forankringsdybde (ikke kun boltlængde - den effektive indstøbning efter at have taget højde for grundpladetykkelsen og eventuel nivelleringsmørtel) og kantafstand fra nærmeste betonfuge eller -kant. Udtrækningstestresultater fra testankre, der er installeret på stedet, er den mest pålidelige verifikationsmetode og bør være påkrævet på ethvert projekt, hvor det beregnede opløftningsbehov nærmer sig mere end 60 % af ankerets katalogudtrækningskapacitet.

Hvordan gangbreddespecifikation interagerer med stativstabilitet og gaffeltruckvalg

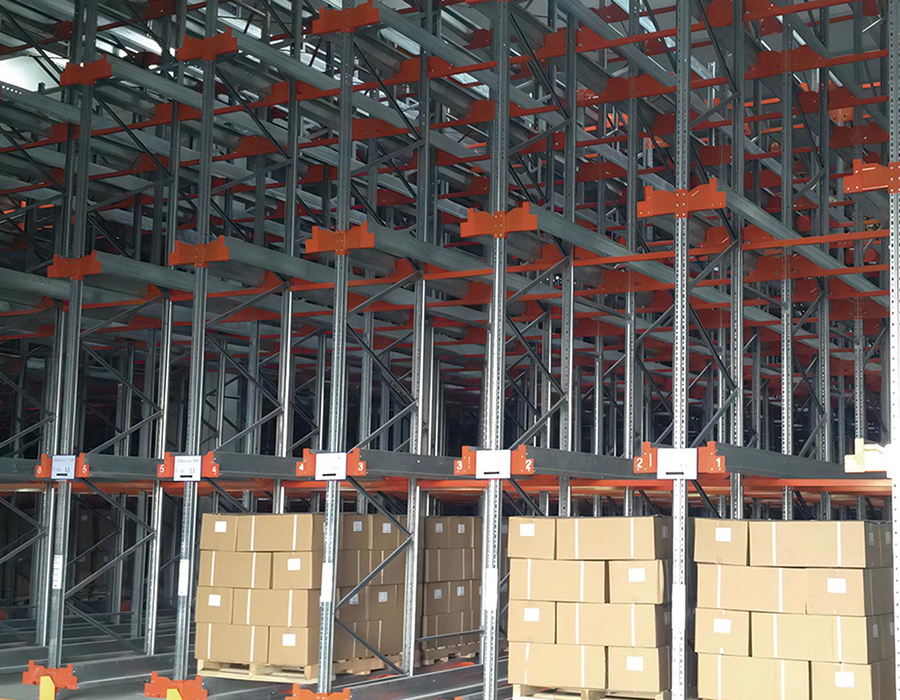

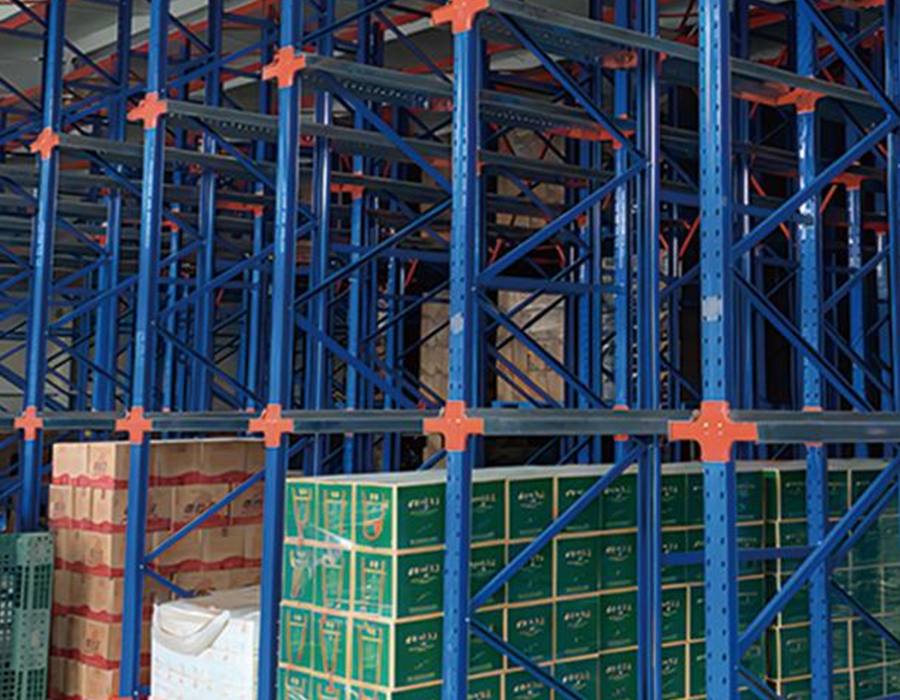

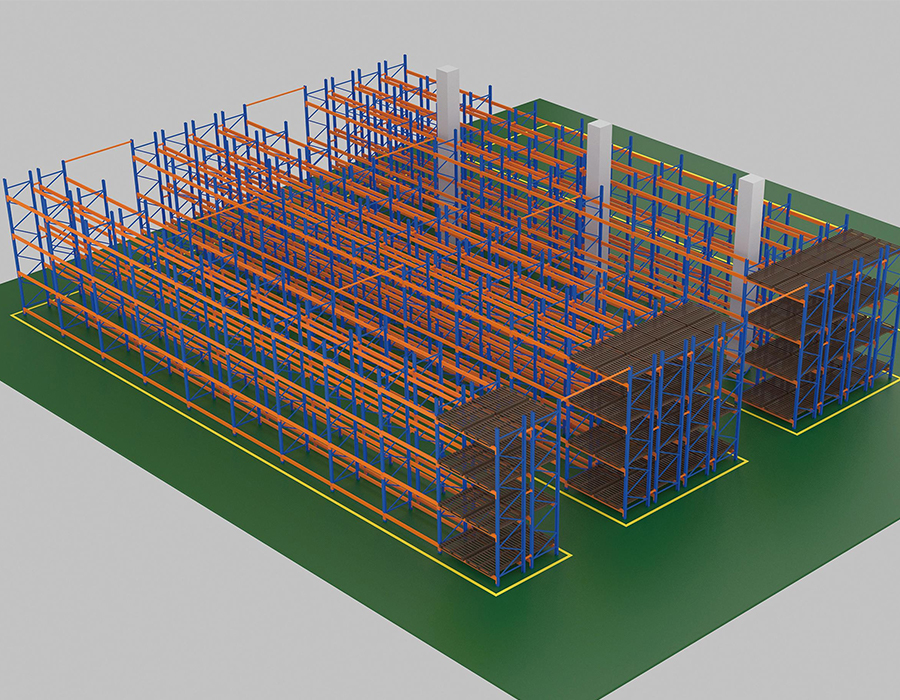

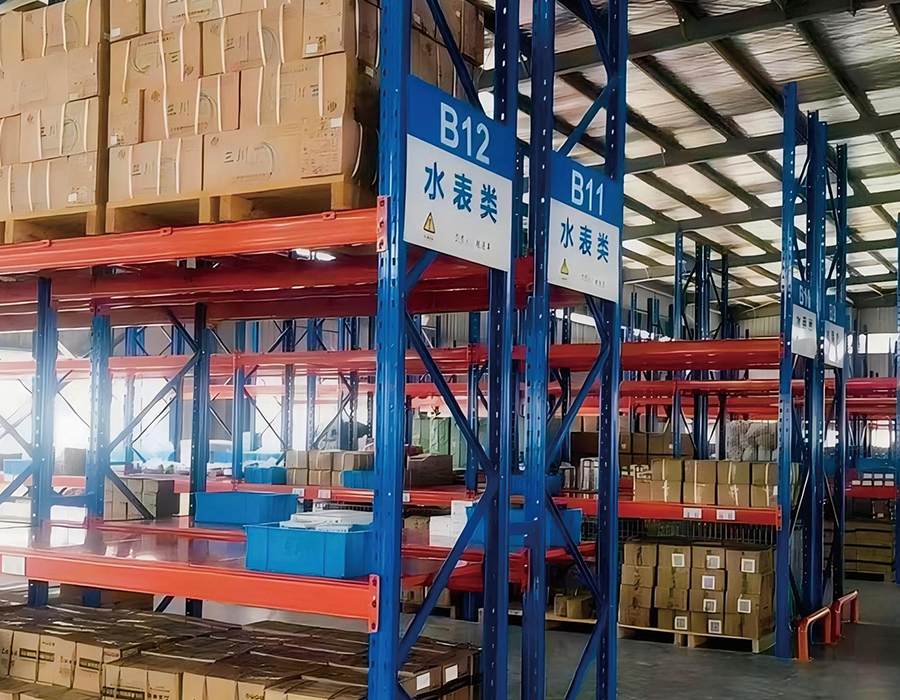

Gangbredde i en kraftige industrielle pallereoler layout er ikke blot en trafikstyringsbeslutning – det er en systemteknisk begrænsning, der samtidig bestemmer gaffeltruckstype, maksimal reolhøjde, gennemløbshastighed og total lagertæthed. Disse variabler er tæt koblet, og optimering af den ene uden at modellere de andre giver suboptimale resultater, som er dyre at rette efter installationen.

De tre vigtigste gangkategorier skaber hver især et særskilt sæt af kaskadende begrænsninger:

• Bred gang (3.500 mm): Passer til modvægtsgaffeltrucks med standard venderadier. Maksimal praktisk reolhøjde er begrænset til ca. 7-8m af gaffeltrucks masthøjde og udsyn i højden. Lagertætheden er den laveste af de tre konfigurationer, men gennemløbsfleksibiliteten er højest - enhver gaffeltruck i flåden kan fungere i enhver gang, og der kræves ingen specialuddannelse eller køretøj.

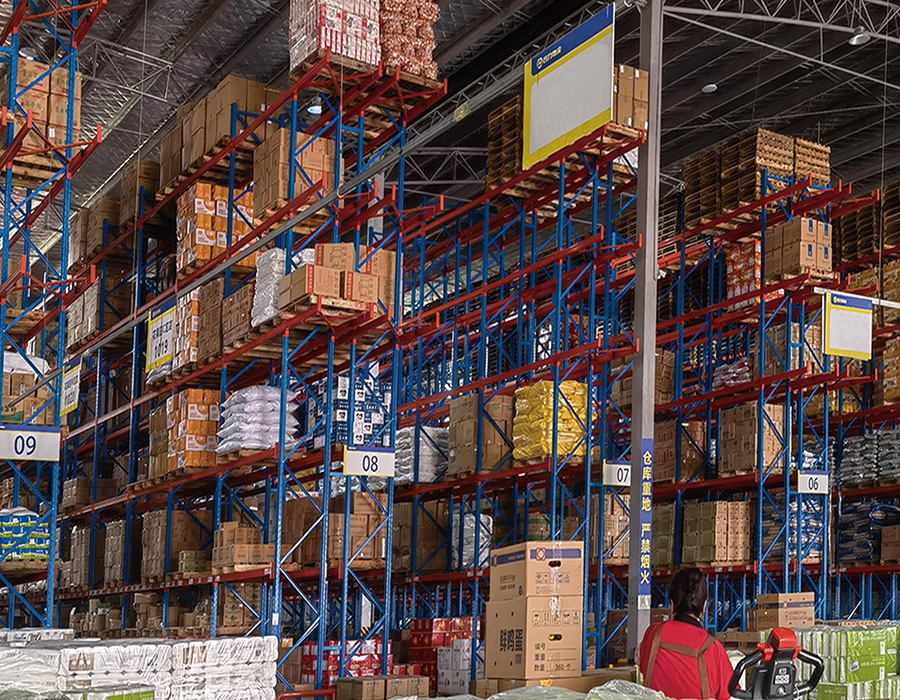

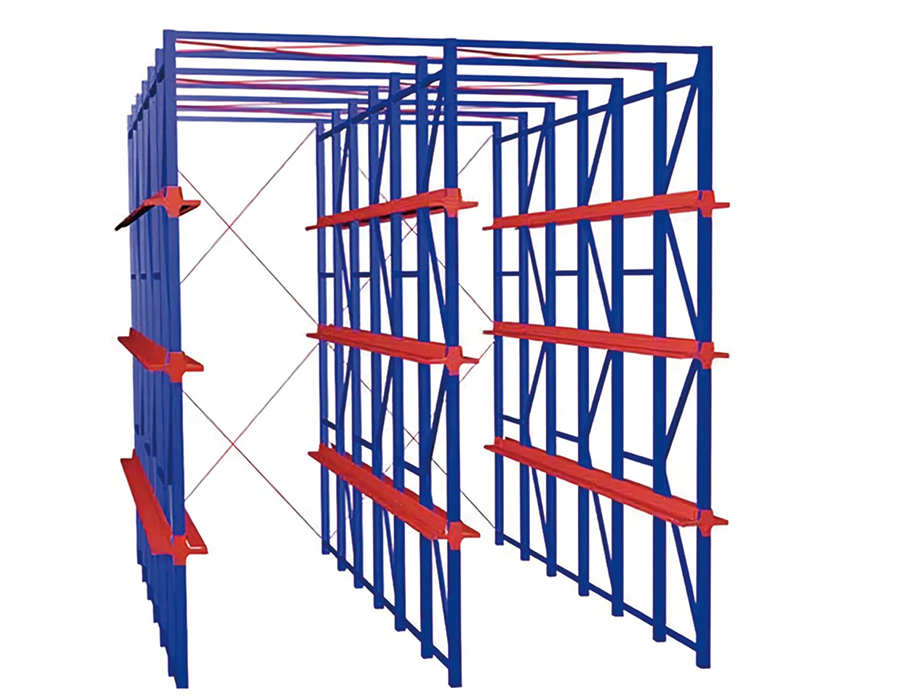

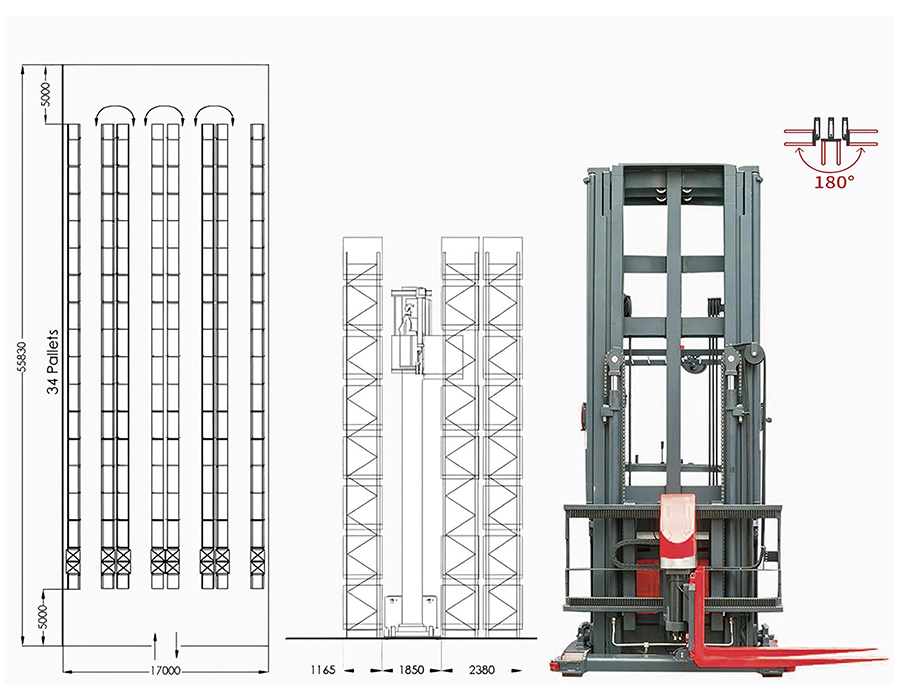

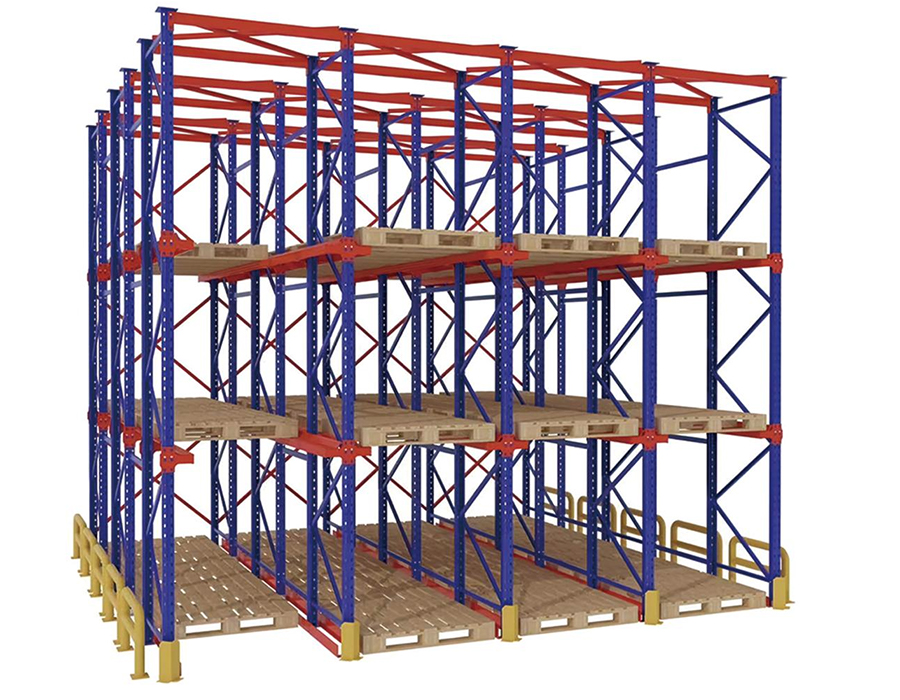

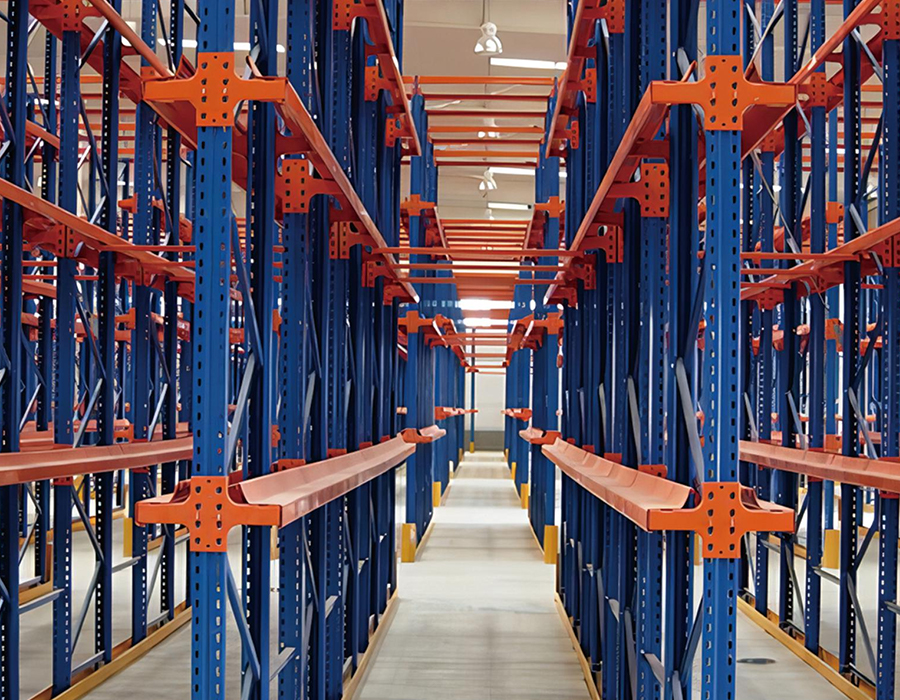

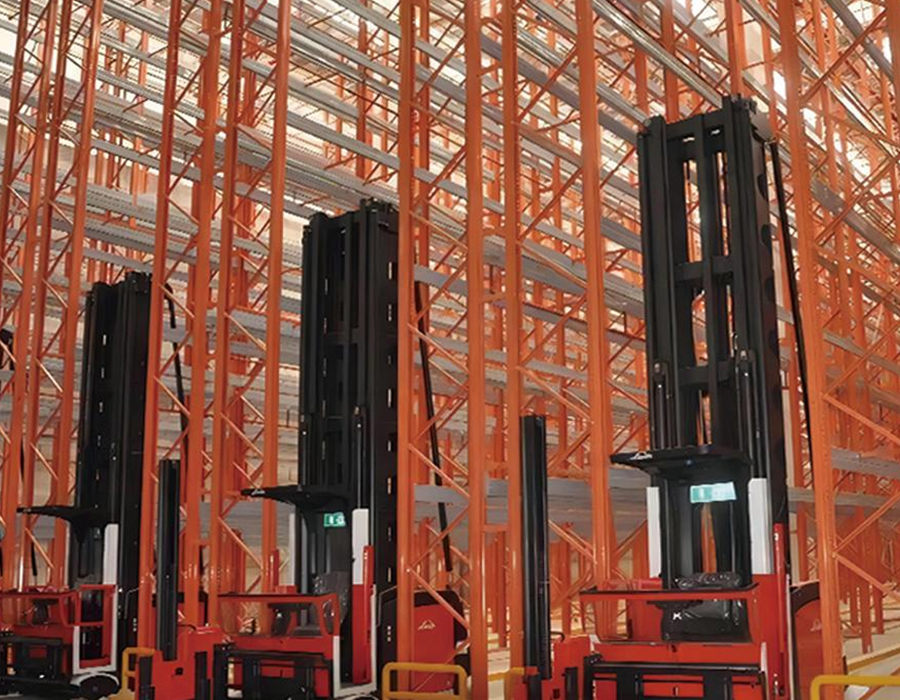

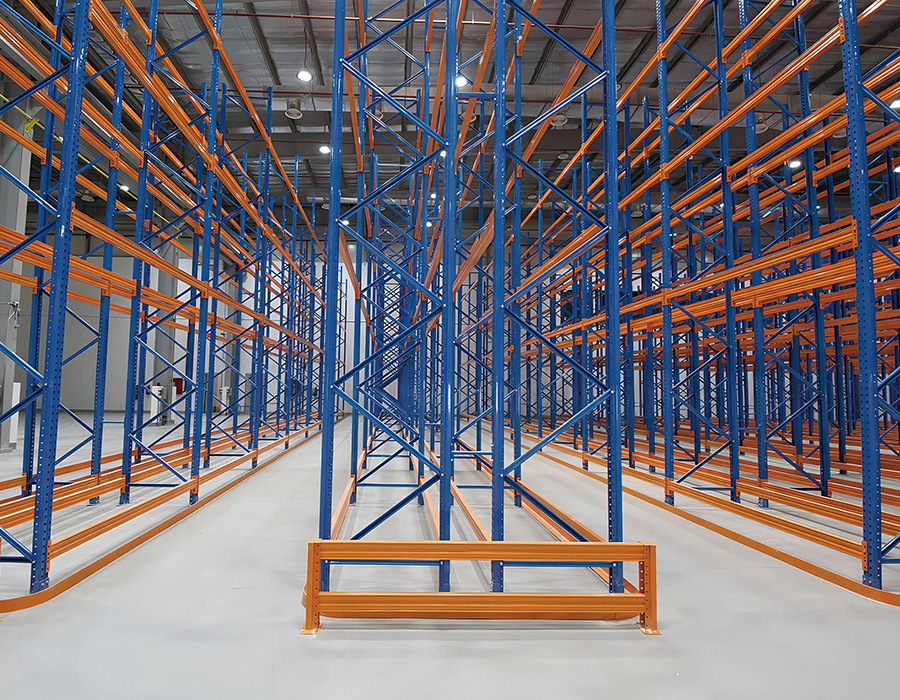

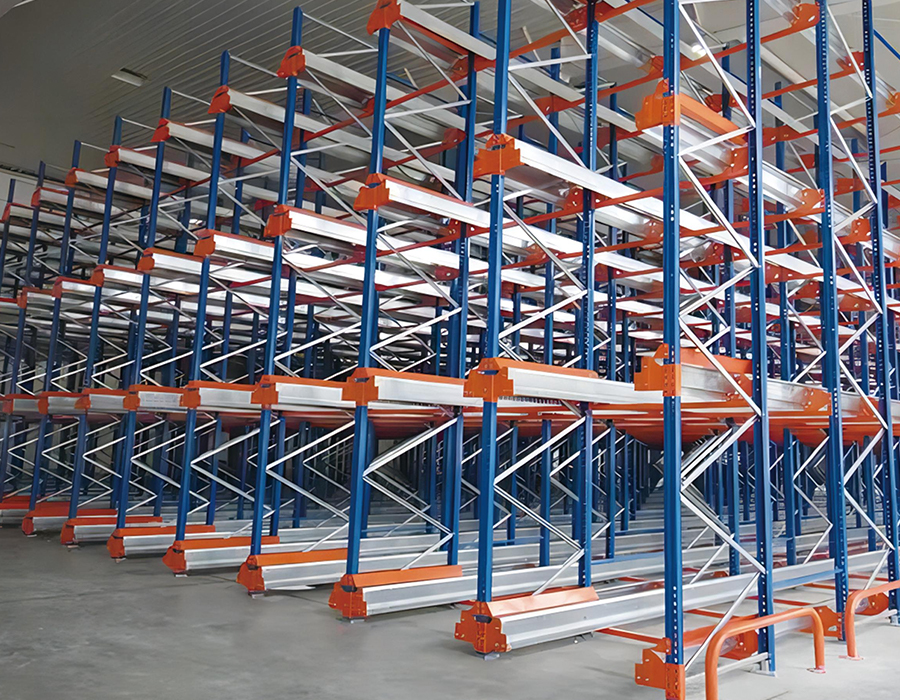

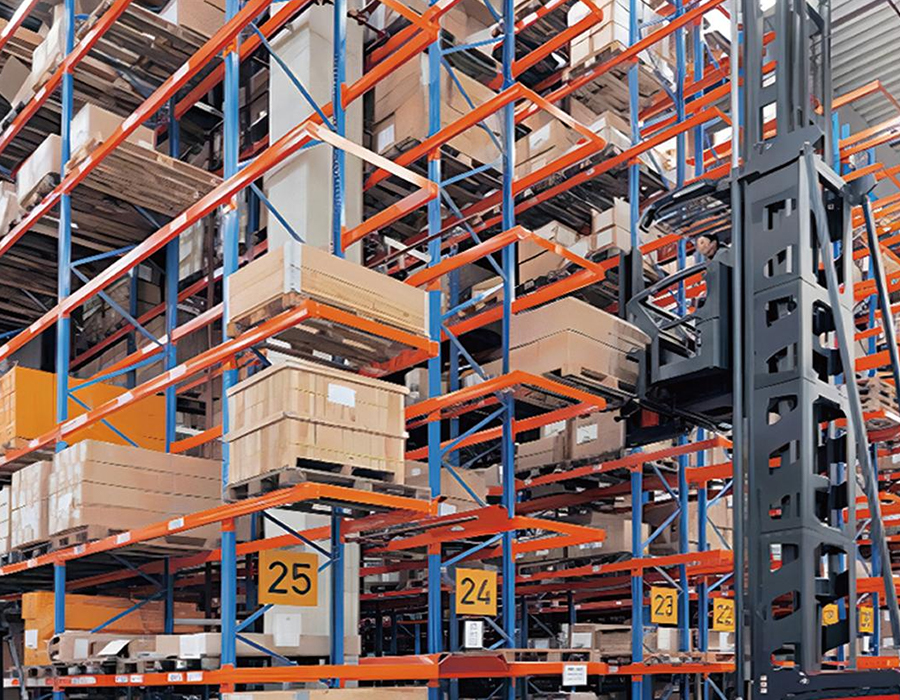

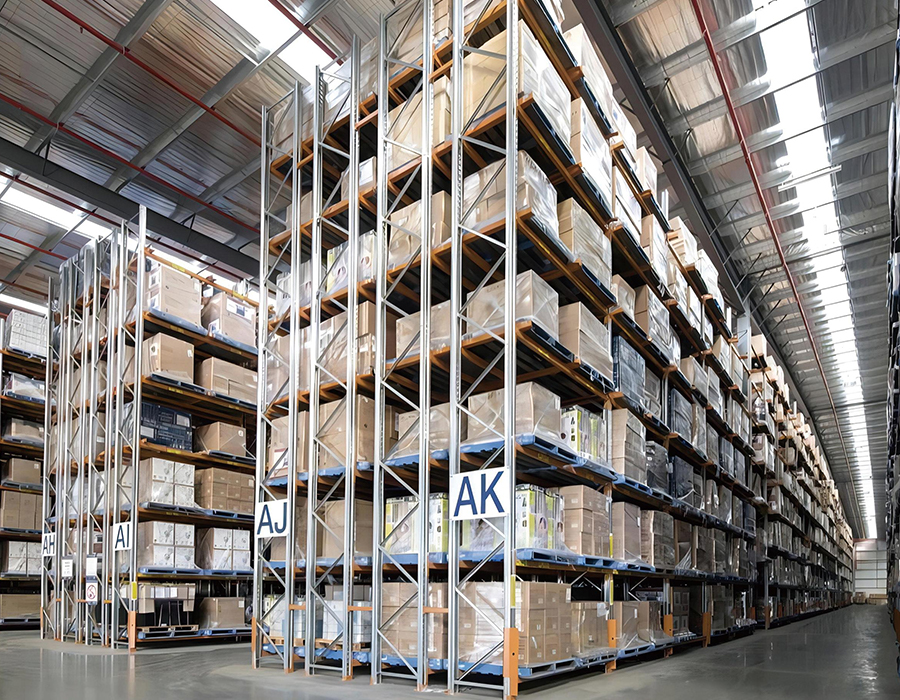

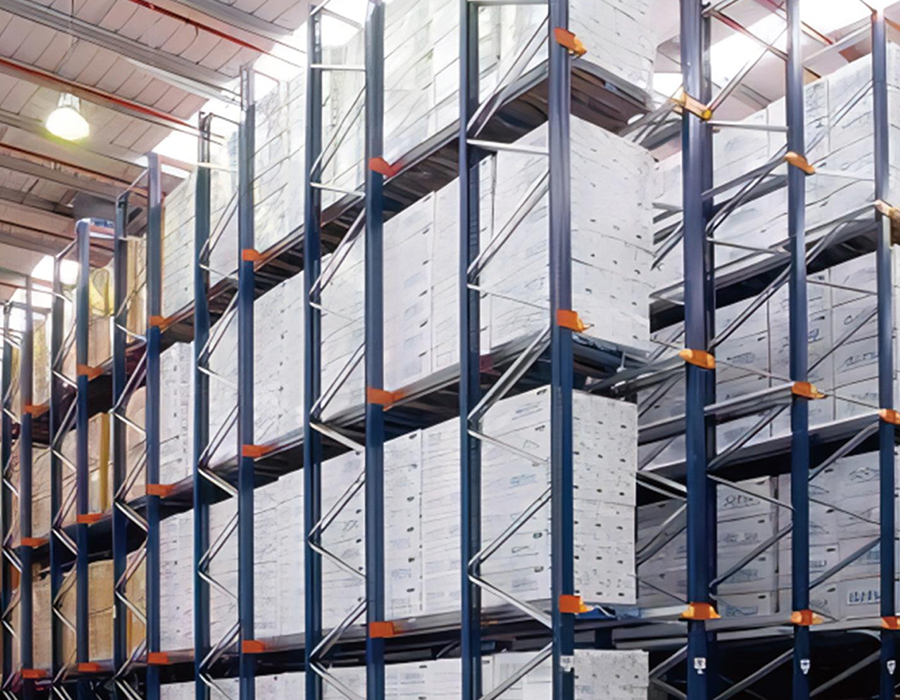

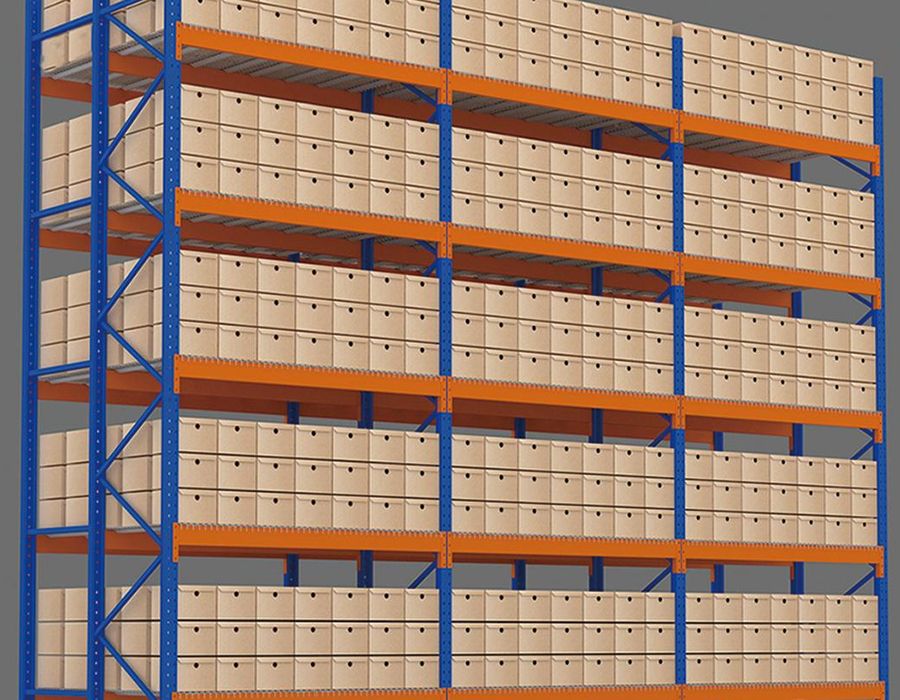

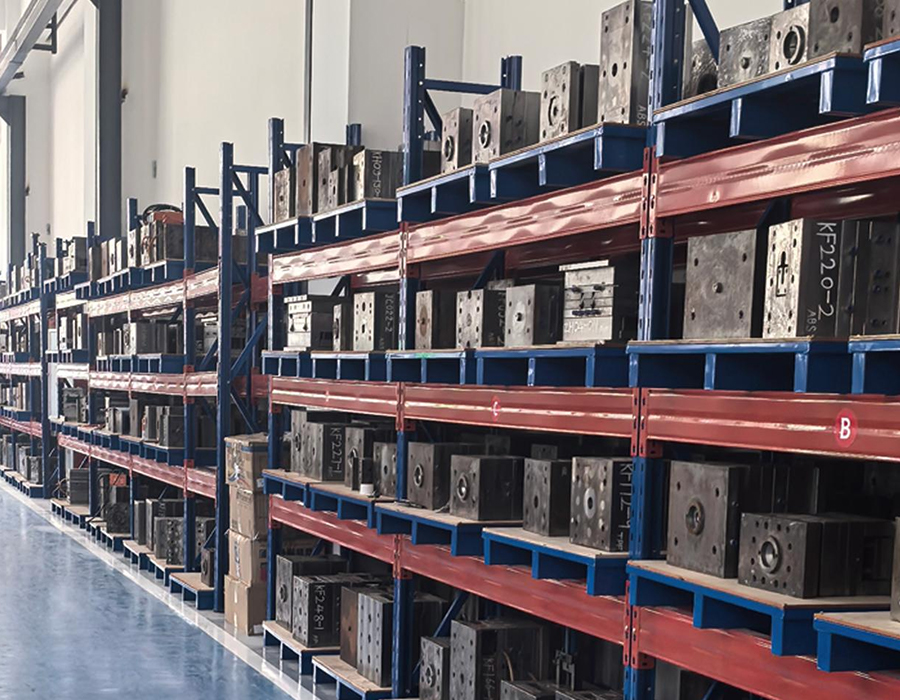

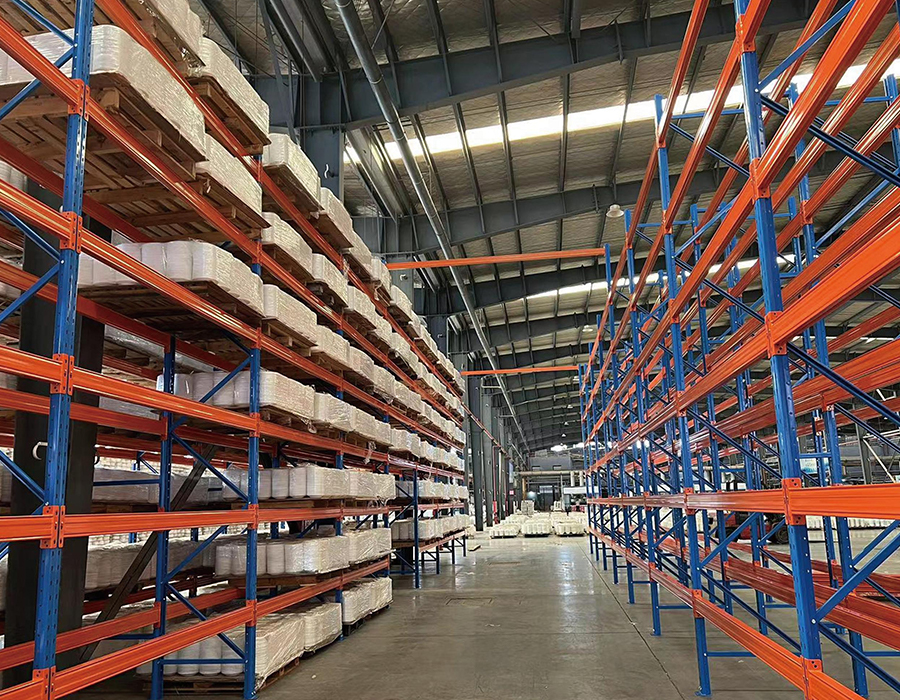

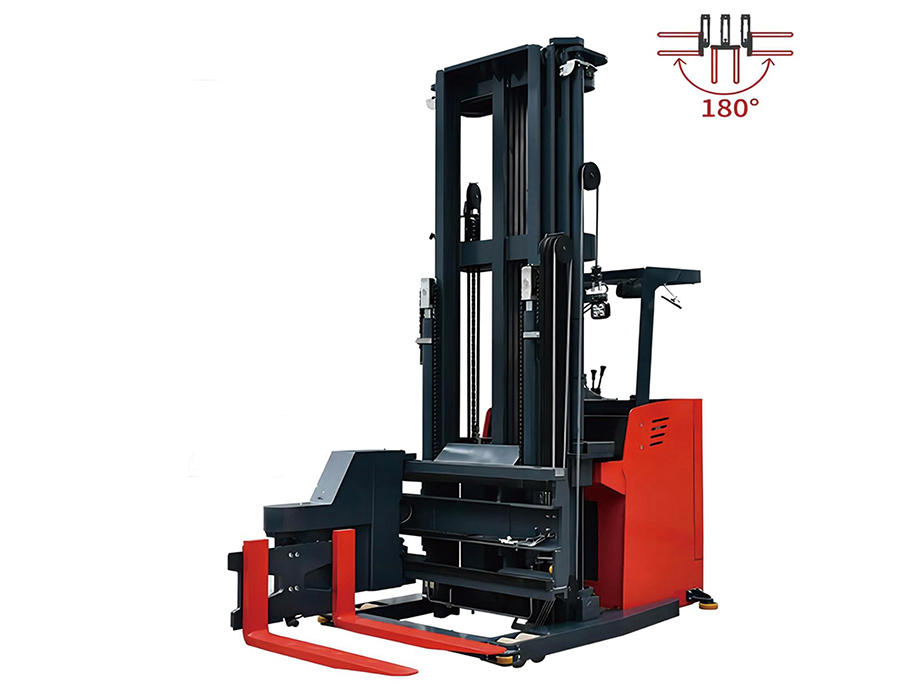

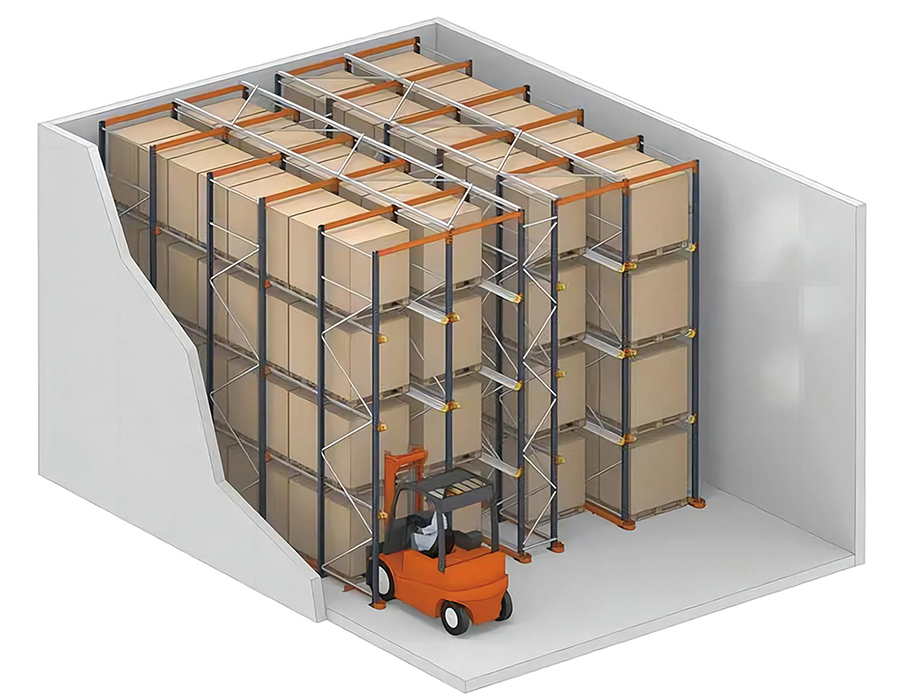

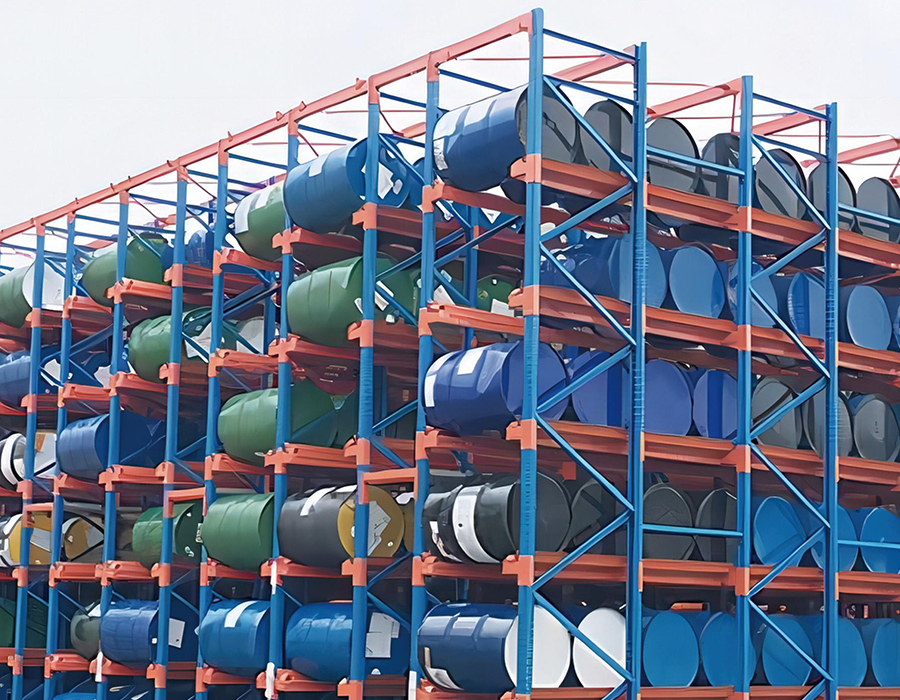

• Smal gang (1.800–2.200 mm): Kræver wire- eller skinnestyrede lastbiler med meget smal gang (VNA), der kører med føreren hævet ved siden af lasten. Disse lastbiler kan nå op på 14 m i højden og opnå lagertætheder, der er 40-50 % højere end layouter med bred gang. VNA-lastbiler er dog enkeltformål - de kan ikke bruges til at modtage eller sende operationer uden for stativgangene, hvilket kræver en separat flåde af modvægts- eller reachtrucks til mellemrum.

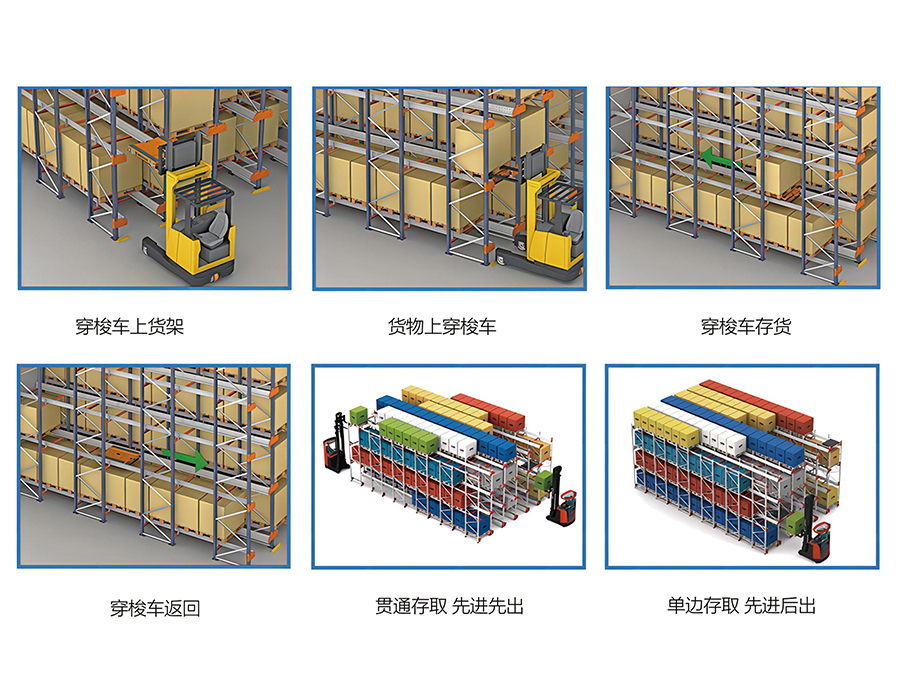

• Reach lastbilgang (2.700–3.200 mm): Den mest almindelige konfiguration i moderne kraftige pallereoler, balancerer tæthed og fleksibilitet. Reachtrucks forlænger deres gafler uden at flytte køretøjets karrosseri, hvilket tillader drift i smallere gange end modvægtsmaskiner, mens de når højder på 10-11m. Den kritiske begrænsning er mindste gangbredde for 90-graders palleplacering - dette er specifikt for hver lastbilmodel og palleorientering og skal verificeres i forhold til den nøjagtige lastbilspecifikation, ikke en generisk tabel.

Hos Huijian begynder vores layout-ingeniørproces med gaffeltruckspecifikationen i stedet for at slutte med den. At designe reolsystemet først og derefter vælge en gaffeltruck, der passer, er en almindelig sekvensfejl, der tvinger til kompromiser i både gangbredde og stativhøjde, der reducerer lagerets samlede effektivitet.

Overfladebelægningskvalitet i krævende miljøer: Beyond the Micron Count

Pulverbelægningstykkelse er den specifikation, der oftest nævnes, når man sammenligner overfladefinishkvalitet mellem kraftige industrielle pallereolleverandører. En standardspecifikation på 60-80 mikron tørfilmtykkelse er meget omtalt, og de fleste velrenommerede producenter opfylder denne tærskel. Imidlertid er belægningstykkelse alene en ufuldstændig forudsigelse af korrosionsbestandighed og belægningsvedhæftningslevetid i rigtige industrielle miljøer - forbehandlingsprocessen før pulverpåføring er den mere kritiske variabel.

Standardforbehandlingssekvensen for industrielt reolstål involverer affedtning, overfladebejdsning eller slynblæsning for at fjerne møllebelægninger og rust, fosfatering for at skabe en konverteringsbelægning, der kemisk binder til ståloverfladen, og en sidste passiveringsskylning før pulverpåføring. Fosfatlaget er vedhæftningsgrundlaget - uden det vil pulverbelægninger påført over nøgent eller utilstrækkeligt forberedt stål delaminere ved afskårne kanter og stødzoner inden for 12-24 måneder i fugtige eller kemisk aktive miljøer, uanset belægningens tykkelse. Saltspraytest i henhold til ISO 9227 ved minimum 500 timer er et meningsfuldt kvalitetsbenchmark; leverandører bør være i stand til at levere prøvningscertifikater i stedet for kun specifikationer.

Til køleopbevaring, hvor reoler fungerer ved temperaturer under -20°C, bliver standard polyesterpulverbelægninger skøre og mister slagfasthed. Epoxy-polyester hybridbelægninger eller varmgalvanisering er de passende specifikationer i disse miljøer. Valget mellem dem indebærer en afvejning mellem omkostninger og tilgængelighed: varmgalvanisering giver overlegen langsigtet korrosionsbestandighed og overlever mekaniske skader uden delaminering, men beskadigede galvaniserede sektioner kan ikke repareres i marken med maling, mens hybridbelagte komponenter kan repareres. Med vores seks produktionslinjer og interne belægningsprocesser på vores 58.000 kvadratmeter store anlæg bevarer vi direkte kontrol over forbehandlingskvaliteten på alle trin - noget, som udliciterede belægningsprocesser ikke kan garantere.

Indlæs opslagstavler: juridiske krav eller praktisk sikkerhedsværktøj?

Lastopslagstavler — pladerne monteret på reoler, der viser maksimalt tilladte belastninger pr. bås, pr. bjælkeniveau og pr. opretstående ramme — er påkrævet i henhold til de fleste nationale industrielle reolstandarder, herunder Kinas GB/T 25820 og den europæiske EN 15635. I praksis behandles de ofte som et overensstemmelsesværktøj, hvilket ofte reducerer deres sikkerhedsmæssige værdi, hvilket ofte reducerer deres værdi.

En korrekt specificeret lastmeddelelse for et kraftigt pallereolsystem bør kommunikere mere end et enkelt samlet båskapacitetsnummer. Operationelt nyttige belastningsmeddelelser omfatter følgende information:

• Maksimal belastning pr. bjælkeniveau (ikke kun pr. bås), da operatører, der træffer placeringsbeslutninger, arbejder niveau-for-niveau, ikke bay-by-bay.
• Maksimale enhedsbelastningsdimensioner - især grænser for palleudhæng, og om kapaciteten forudsætter to paller pr. bjælkeniveau eller en overdimensioneret palle.
• Minimum gulvbelastningskapacitet i området, så driftsledere kan krydsreference mod eventuelle ændringer i gulvtilstanden over tid.
• Producenten af ​​reolsystemet, installationsdatoen og den tekniske standard, som systemet er designet til - kritisk information, når skadesreparation eller -udvidelse evalueres år efter installationen.

Den mere praktiske udfordring er, at lastopslag først er effektive, når personalet, der læser dem, forstår, hvad tallene betyder i sammenhæng med deres faktiske opgørelse. En kapacitet på 2.000 kg pr. bjælkeniveau er et abstrakt tal for en gaffeltruckfører, medmindre det er blevet oversat til et specifikt palleantal og produkttypereference. Faciliteter, der supplerer standardbelastningsmeddelelsen med et produktspecifikt referencekort - f.eks. "maks. 2 paller med produkt A eller 1 palle produkt B pr. niveau" - rapporterer en meningsfuldt bedre operatøroverholdelse af belastningsgrænser end dem, der kun udsender den tekniske standardmeddelelse.
