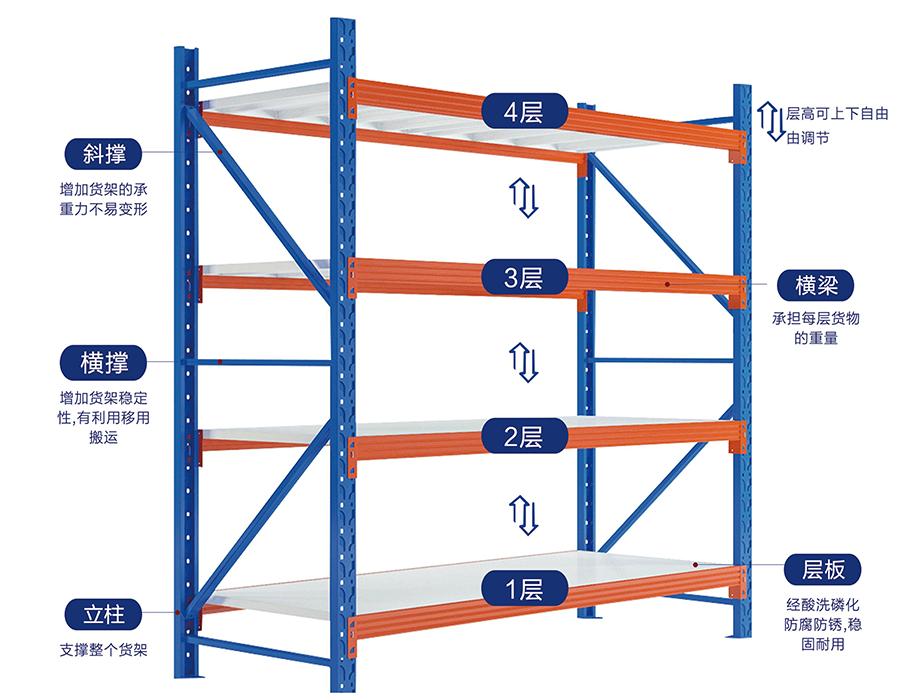

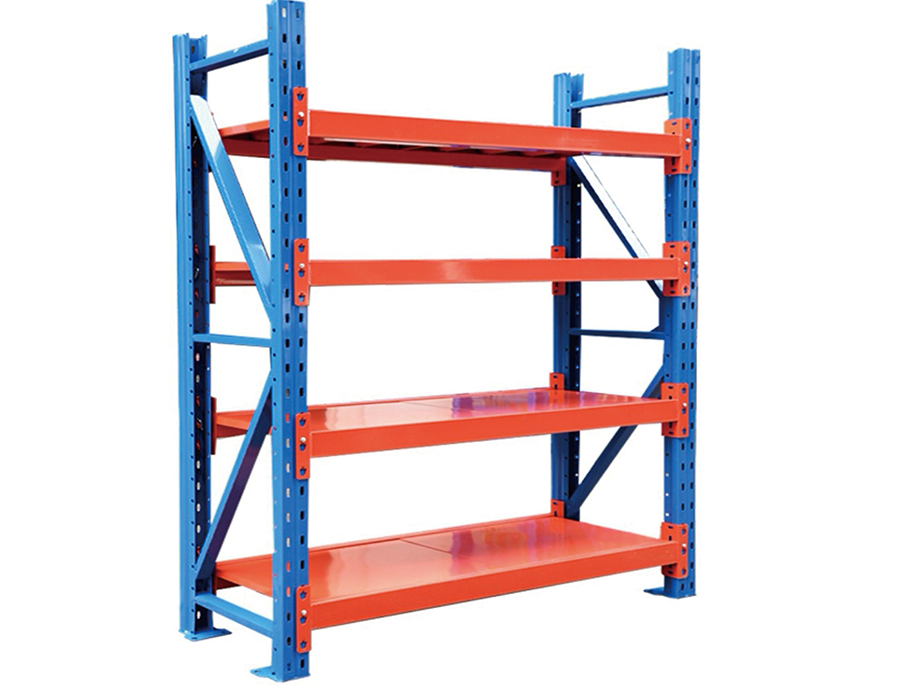

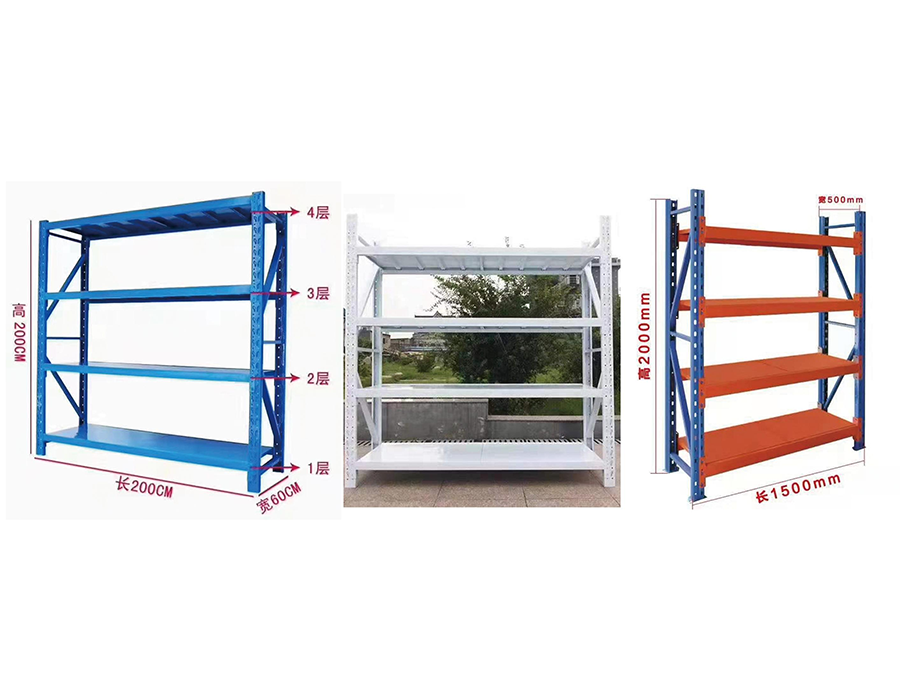

Lette boltløse reoler (≤150 kg/lag)

Hvordan strålespænding påvirker belastningsfordelingen i boltløse reoler

En af de oftest misforståede aspekter af lette boltløse hylder er forholdet mellem bjælkespænd og faktisk bæreevne. Den nominelle belastning pr. hylde beregnes typisk ved midtpunktet af en fuldt understøttet bjælke - hvilket betyder, at når spændvidden mellem stolperne øges, falder den effektive belastningskapacitet ikke-lineært. For en hylde vurderet til 150 kg med en spændvidde på 900 mm kan en forlængelse af dette spændvidde til 1200 mm uden at justere strålemåleren reducere den virkelige kapacitet til under 100 kg under dynamiske lagerforhold. Dette er grunden til, at spændviddevalg altid bør gå forud for belastningsplanlægning, ikke følge det.

I vores produktionsproces i Huijian koldvalses bjælkeprofiler til specifikke tykkelsestolerancer, netop fordi mindre afvigelser i ståltykkelsen sammensættes betydeligt over længere spændvidder. En 0,2 mm undertolerance i en 1,5 mm bjælke kan give synlig afbøjning ved belastninger et godt stykke under den nominelle tærskel. Ved specificering af hylder til pick-and-pack miljøer, hvor personalet gentagne gange læsser og losser hylder, skal dynamiske belastningsfaktorer - typisk 1,25× den statiske værdi - altid anvendes.

Forstå nitten vs. clipsforbindelsen: Mere end et fastgørelsesvalg

Lette boltløse reolsystemer bruger en af to primære konnektortyper: nitte-stilen (udstanset flig) og clips eller krog-i-stil. Disse er ikke udskiftelige designpræferencer - de afspejler forskellige strukturelle filosofier og har reelle konsekvenser for installation, rekonfiguration og seismisk eller vibrationsmodstand.

• Konnektorer i nitte-stil låser bjælken ind i et udstanset hul i den opretstående søjle. De modstår godt vandrette reolkræfter og foretrækkes i miljøer med gaffeltrucktrafik i nærheden eller gulvvibrationer, men de kræver en hammer til højdejustering og tolererer ikke hyppig omkonfiguration.
• Clip/hook-in konnektorer sidder i slidsede stolper og kan flyttes med hånden på få sekunder. De tilbyder fremragende fleksibilitet til dynamiske lagermiljøer, men er mere modtagelige for løftekræfter - hvilket betyder, at utilsigtet opadgående stød nedefra kan løsne en stråle, hvis klippedybden er lav.

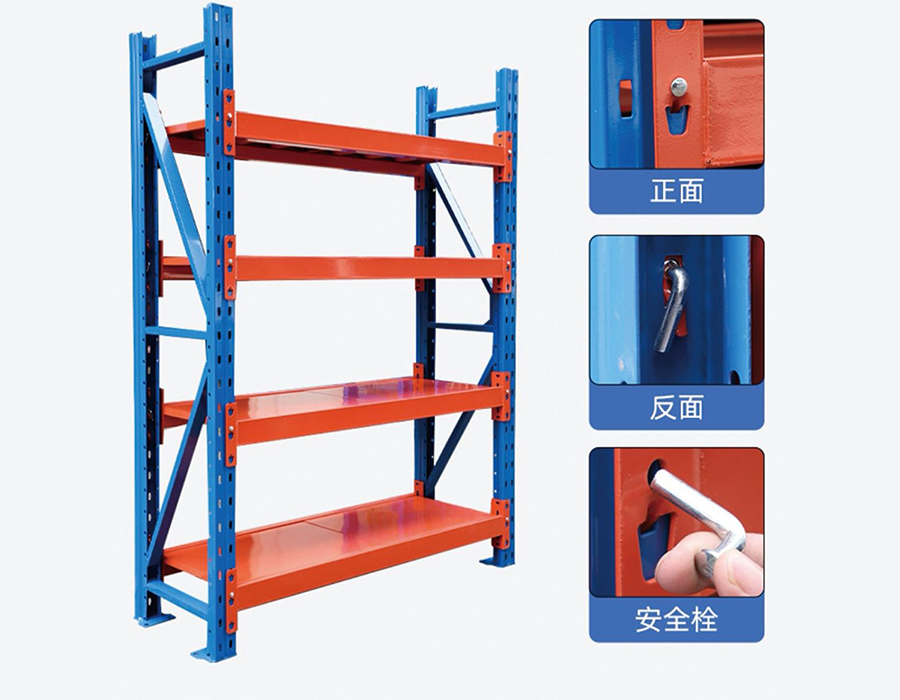

• Nogle hybridsystemer bruger en clip-in primær forbindelse med en sekundær sikkerhedslåsestift, der klikker på plads efter siddeplads. Dette er i stigende grad standarden for industrielle lette reoler, der anvendes i automatiserede eller semi-automatiserede lagre, hvor stråleforskydning ville være katastrofal.

Når du vurderer systemer, skal du kontrollere forbindelsesdybden og tilstedeværelsen af ​​en sekundær fastholdelsesmekanisme, før du træffer en købsbeslutning baseret på prisen alene.

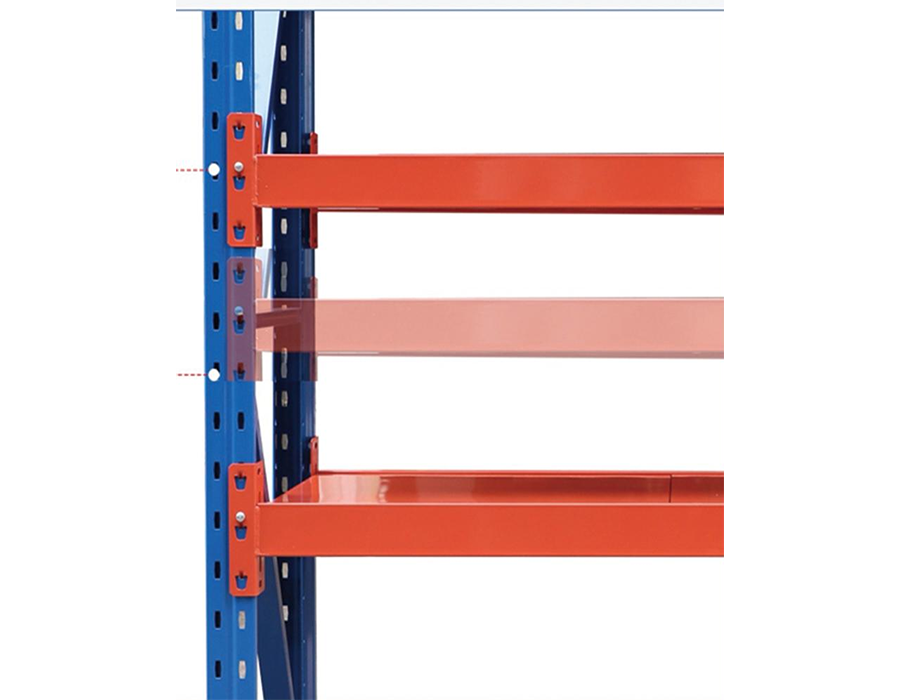

Søjlehøjde- og hyldejusteringsmuligheder: Hvad specifikationsarket ikke fortæller dig

De fleste boltløse reolprodukter reklamerer med "25 mm pitch justerbarhed", men dette tal fortæller kun en del af historien. Det anvendelige justeringsområde er begrænset af afstanden mellem toppen af ​​selve bjælken og undersiden af ​​hylden ovenover - hvilket betyder i praksis, at pitch-granularitet betyder mest i de midterste zoner af et løb, ikke i toppen eller bunden, hvor faste strukturelle begrænsninger dominerer.

Et praktisk problem, der opstår i varehuse med blandede SKU'er, er "half-pitch-fælden": Når en plukker skal opbevare emner med en højde på 210 mm, men de tilgængelige afstande hopper fra 200 mm til 225 mm, akkumuleres de ekstra 25 mm dødplads pr. Faciliteter, der udfører en ordentlig SKU-højdeaudit før reolinstallation, opnår rutinemæssigt 15–25 % bedre vertikal udnyttelse end dem, der bruger standardkonfigurationer.

Vi designer vores opretstående søjler med en ensartet 50 mm pitch ved standardkonfigurationer, og kunder, der arbejder med vores tekniske team om projekttilpasning, kan anmode om 25 mm pitch-søjler til lagermiljøer med blandet højde - en detalje, der hurtigt betaler sig selv i tætte opbevaringsscenarier.

Overfladebehandlingsmuligheder og deres præstationsforskelle i den virkelige verden

Boltløse reoler fås med flere overfladebehandlinger, og valget har direkte betydning for levetid, belastningsevne (pga. belægningstykkelse) og miljømæssig egnethed.

En almindelig fejl er at specificere elektrogalvaniserede hylder til faciliteter med gulvvaske-rutiner eller nærhed til læssehavne. Det tynde zinklag mættes hurtigt ved gentagen fugtpåvirkning, og synlig rust opstår inden for 12-18 måneder - ofte ugyldiggøre garantikrav, hvis fugtighedsspecifikationerne ikke blev fulgt. Huijians standardproduktionslinjer anvender epoxypulverlak ved 60-80 µm som basislinje, med varmgalvaniserede muligheder tilgængelige for kunder i fødevareforarbejdning, kølekæde eller kystlogistikmiljøer.

Krav til gulvanker til fritstående vs. vægbundne boltløse hylder

Industrielle let-duty boltløse reoler anvendes ofte som fritstående løb uden gulvforankring - hvilket er kompatibelt i mange miljøer med lav risiko, men bliver et ansvar i andre. Beslutningsmatrixen er mere nuanceret end blot at kontrollere, om seismisk zoneinddeling kræver ankre.

Når forankring ikke er til forhandling

Reoler, der overstiger 2,4 m i højden, eller dem med et højde-til-dybde-forhold over 6:1, er i sagens natur tilbøjelige til at vælte under excentrisk belastning - et scenario, der opstår, når plukkere konsekvent læsser den ene side af en bugt før den anden. Fysikken her er ligetil: En 2,4 m høj enhed med 400 mm dybde har et vippemoment, der kan overskrides af en enkelt 30 kg belastning placeret ved den øverste hyldekant på den ene side.

Wall-Tie overvejelser

Vægbindere er et almindeligt alternativ til gulvforankring, når gulvoverfladen er uegnet til boring (f.eks. hævede adgangsgulve, membranbelagte overflader). Vægbindere er dog kun effektive, hvis selve væggen er strukturelt tilstrækkelig. En enkelt-huds gipsvæg er ikke et gyldigt forankringspunkt for en fyldt reolserie. Ingeniører, der specificerer vægbindere, bør verificere vægkonstruktionen og bruge passende hulrumsankre eller gennemgående bolte, hvor studsafstanden tillader det.

Gulvnivelleringsfødder og deres belastningsoverførselsrolle

Mange boltløse hylder har justerbare nivelleringsfødder som standardfunktion. Ud over at nivellere ujævne gulve, spiller disse fødder en kritisk belastningsoverførselsrolle: de fordeler stolpens punktbelastning over et større kontaktområde, hvilket forhindrer stresskoncentration på bløde eller coatede gulvoverflader. Til reoler på epoxybelagte lagergulve er angivelse af fødder med et minimums bundpladeareal på 50 cm² en praktisk retningslinje for at undgå belægningsskader under tung belastning.

Tilbehørsintegration: Beyond the Basic Shelf Deck

Et velspecificeret boltløst reolsystem er sjældent kun stolper og flade dæk. Tilbehørets økosystem udvider den funktionelle nytte betydeligt og bør evalueres i den indledende specifikationsfase i stedet for at eftermonteres senere - da kompatibilitet med opretstående slot varierer mellem producenter og blandingsmærker ofte skaber monteringsproblemer.

• Skillevægge og skillevægge: Lodrette skillevægge, der er slidset ind i hyldedæk, tillader vandret segmentering af en bugt i hakkeflader. Til opbevaring af små dele er dette mere pladsbesparende end at bruge separate beholdere. Tjek, om skillevæggen fastgøres til bjælken eller dækket - bjælkemonterede skillevægge er mere stabile, men begrænser dækets omplacering.
• Trådnetterrasse: Et alternativ til solide ståldæk, trådnet reducerer støvophobning, tillader sprinklervand at passere igennem (vigtigt for overholdelse af brandbekæmpelse) og forbedrer synligheden af opbevarede genstande. Belastningsværdier for trådnet er typisk 10-15 % lavere end tilsvarende massive dæk ved samme sporvidde.
• Etiketholdere og skraldespande: Etiketkanaler med forkant, der clipses på bjælkekanten eller hyldekanten, letter SKU-mærkning uden klæbemiddelrester. For operationer, der går over til stregkode- eller RFID-scanning, skal du kontrollere, at etiketholderens dybde passer til det valgte tag-format før masseinstallation.
• Rækkeafstandsstykker og bagstik: Dobbeltrække-konfigurationer, der bruger delte stolper, forbedrer fodaftrykseffektiviteten med cirka 30 % sammenlignet med to uafhængige enkeltrækker. Den delte stolpe skal vurderes til den kombinerede belastning af begge rækker - en specifikation, der ofte overses, når eksisterende reoler omdannes til et dobbeltrækket layout.

Hos Huijian leverer vi fuld tilbehørskompatibilitetsdokumentation på tværs af vores reolproduktlinjer, så kunder kan planlægge integrerede konfigurationer fra starten i stedet for at opdage monteringsbegrænsninger under installationen.

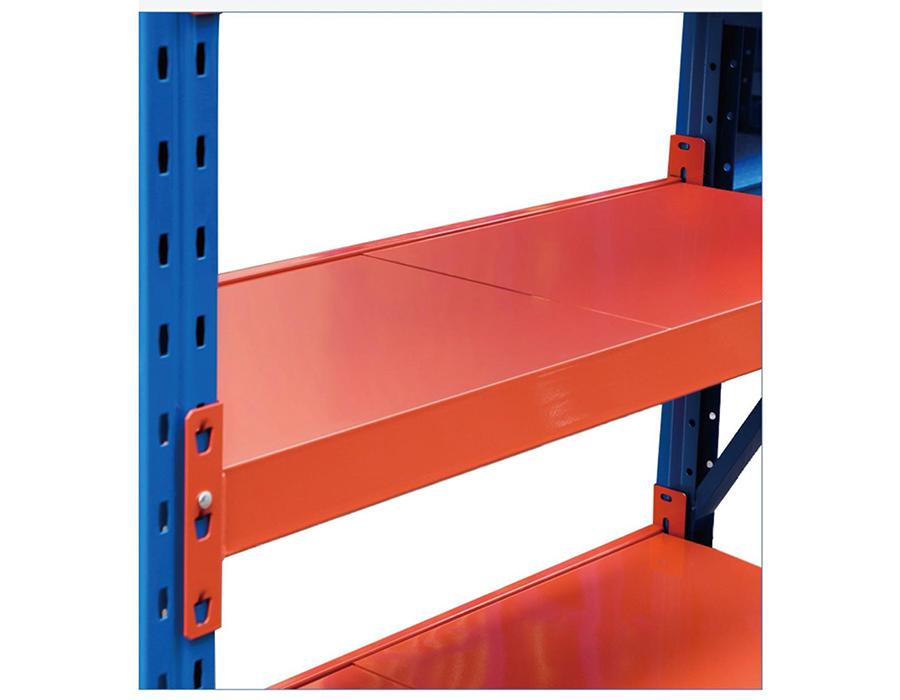

Standarder for afbøjning af hyldedæk og hvordan man evaluerer dem

Afbøjning - den lodrette bue af en belastet hyldebjælke eller dækpanel - er en af de mest sigende indikatorer for reolkvalitet, men det er sjældent fremtrædende afsløret i produktspecifikationerne. Industrireferencestandarden for acceptabel nedbøjning i lagerreoler er L/180, hvor L er spændvidden i millimeter. For en spændvidde på 900 mm tillader dette en maksimal midtpunktsudbøjning på 5 mm under fuld nominel belastning. For et spænd på 1200 mm tillader det samme forhold 6,67 mm.

Hvorfor betyder det praktisk noget? Overdreven afbøjning skaber flere overlappende problemer: hyldedæk, der bøjer tvinger emner mod midten, hvilket skaber ustabile stablingsforhold; i flerlagssystemer kan afbøjning under den øverste hylde komprimere den lodrette frigang under dens nominelle værdi; og gentagne indlæsnings- og aflæsningscyklusser på en hylde, der regelmæssigt når sin afbøjningsgrænse, fremskynder metaltræthed ved bjælke-til-opretstående forbindelsespunkter. Når man vurderer reoltilbud, afslører det langt mere om den faktiske kvalitet end prissammenligninger alene, når man spørger leverandørerne om deres testede afbøjningsværdi ved 100 % nominel belastning - ikke kun den nominelle belastning i sig selv.
