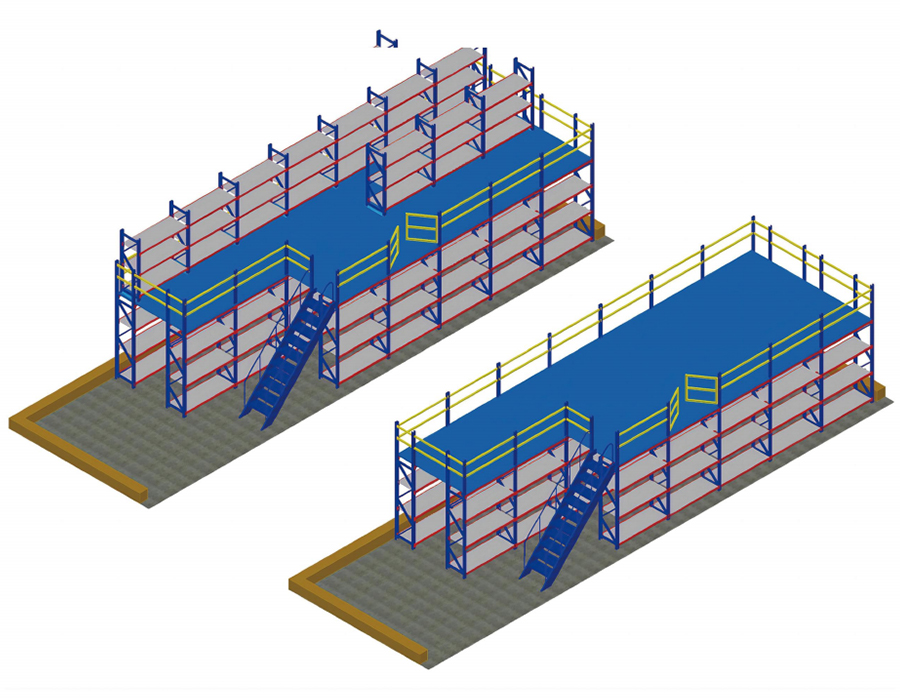

Hvordan klare højdebegrænsninger bør drive enhver beslutning om mezzaninhylder

Fri indvendig højde - den anvendelige lodrette dimension fra færdigt gulv til den laveste forhindring ovenfor - er den mest begrænsende parameter i enhver mezzanin reoler systemprojekt, men det måles ofte kun på et eller to punkter i bygningen i stedet for at blive kortlagt systematisk på tværs af hele installationens fodaftryk. Tagkonstruktioner, HVAC-kanaler, brandslukningsrør, belysningsarmaturer og kranbanebjælker skaber alle lokale højdebegrænsninger, der kan falde et godt stykke under den nominelle frihøjde, der er angivet i bygningsspecifikationen. Installation af et lagerreolsystem i mezzaninstålplatform uden en omfattende overliggende obstruktionsundersøgelse resulterer rutinemæssigt i strukturelle konflikter, der kun opdages under installationen, hvilket kræver kostbar bjælkeomlægning eller reduktion af mezzaninhøjden.

Beregning af minimum frihøjde for et to-niveau mezzanin reoler system skal opfylde alle følgende på én gang: den frie frihøjde, der kræves i stueetagen under mezzanindækket (typisk 2.400–2.700 mm for personaleadgang med materialehåndteringsudstyr); den strukturelle dybde af selve mezzanindækket, inklusive primære bjælker, sekundære strøer og dæk (typisk 250-450 mm afhængig af spændvidde og belastning); den krævede frihøjde på mezzaningulvet (igen minimum 2.400–2.700 mm, mere hvis reoler eller høje reoler skal installeres over mezzaninen); og krav til brandbekæmpelse, som i mange jurisdiktioner kræver et minimumsmellemrum mellem toppen af ​​lageret og sprinkleraflederne på 450–600 mm. Tilføjelse af disse lag giver ofte en minimal frihøjde på 6,5-7,5 m for et funktionelt dobbelt-niveau mezzanin gulvreolsystem, som fjerner mange ældre lagerbygninger fra overvejelse uden væsentlige strukturelle ændringer.

Hvor bygningshøjden er grænseoverskridende, er reduktion af den strukturelle dybde af mezzanindækket den primære løftestang. Skift fra konventionel I-bjælke primær struktur til cellulære bjælker - stålbjælker med cirkulære eller sekskantede baneåbninger - tillader tjenester som sprinklerrør og elektriske ledninger at passere gennem bjælkebanen i stedet for under den, og genvinde 150-300 mm af strukturel dybde uden at reducere bjælkebelastningskapaciteten. Denne enkelt designændring kan gøre en marginal bygning mulig for en komplet mezzanin reolinstallation.

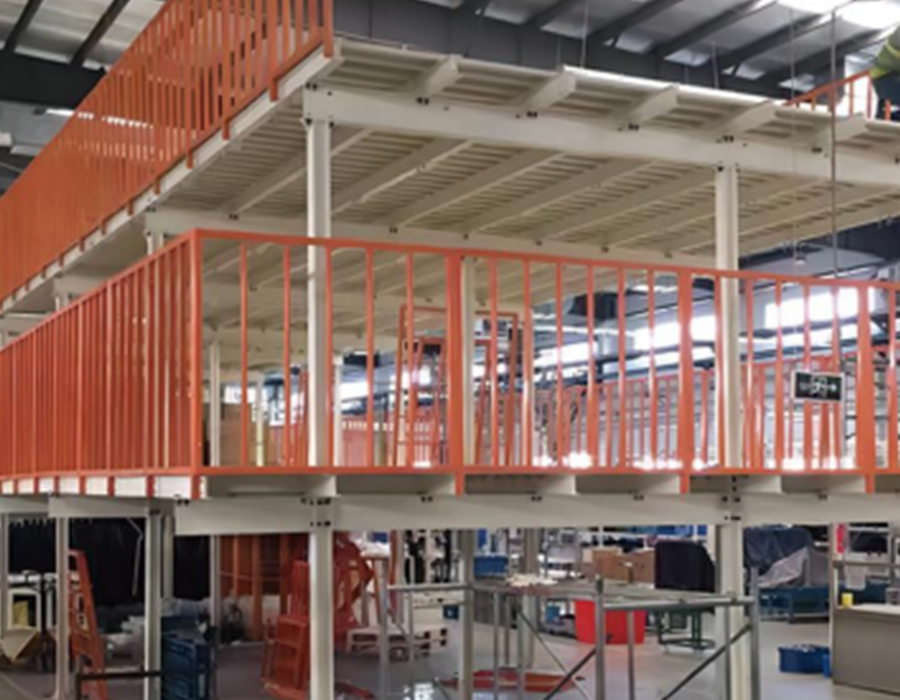

Kolonnegitterlayout og dets kaskadevirkning på drift i stueetagen

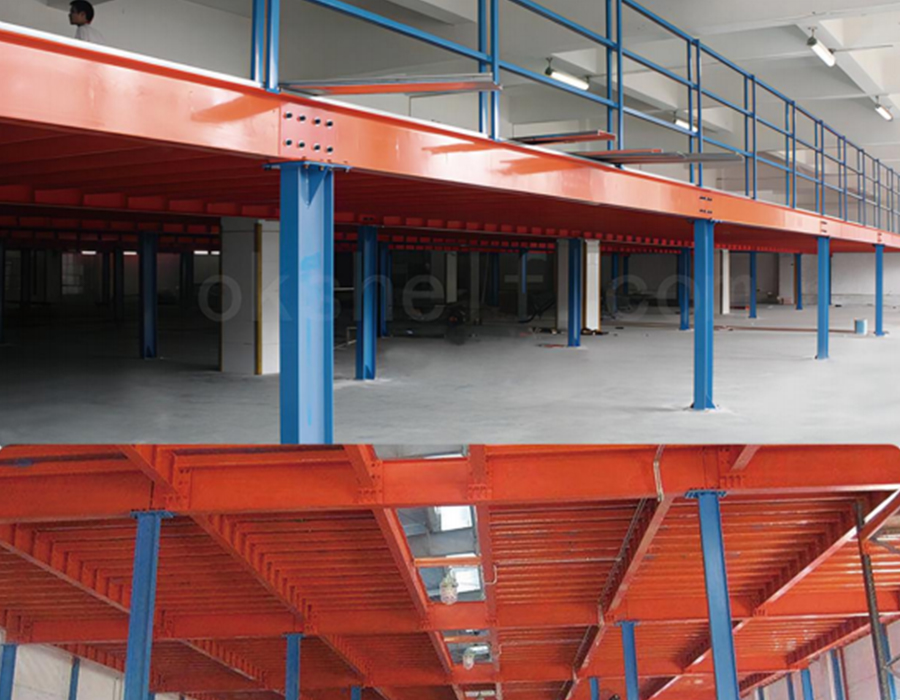

Søjlenet i et lagerreolsystem i mezzaninstålplatform er ikke blot et strukturelt spørgsmål - det er en fysisk planlægningsbeslutning, der permanent former, hvordan stueetagens areal under mezzaninen kan bruges i hele installationens levetid. Søjler, der er placeret uden reference til materialeflow i stueetagen, indretning af reolgange eller udstyrs venderadier skaber forhindringer, der reducerer stueetagens nytteværdi langt mere end selve søjlernes fysiske fodaftryk.

En søjle placeret i midten af ​​en planlagt gaffeltrucksgang blokerer ikke bare denne gang – den tvinger en gangflytning, der kan komprimere tilstødende lagerbåse, reducere stativrækkelængden eller skabe døde zoner i hjørnegeometrien omkring søjlen, der er for smalle til standard pallereoler, men for brede til at stå tomme. Den kumulative effekt af dårlig søjleplacering i stueetagens zone kan reducere brugbare reolpositioner med 15-25 % sammenlignet med et layout, hvor søjlegitteret var koordineret med reollayoutet fra starten.

Den praktiske planlægningstilgang er først at etablere reolen og ganglayoutet i stueetagen og derefter definere mezzanin-søjlenitteret for at justere søjlens midterlinjer med reolens opretstående rækker i stedet for med reolens midtergange. Dette betyder, at søjler falder mellem opbevaringspositioner i stedet for inden for gangene, hvilket minimerer driftspåvirkningen. I de fleste standard pallereolkonfigurationer med 2.700 mm båsbredder og 3.500 mm brede gange kan et søjlegitter på ca. 5.400 mm (to båsbredder) i opbevaringsretningen og 8.000–10.000 mm i gangretningen arbejdes. Gitter, der er bredere end 10.000 mm, begynder at kræve væsentligt dybere primære bjælker for at kontrollere afbøjning under mezzaningulvbelastninger, hvilket øger den strukturelle dybde og optager frihøjde.

Valg af terrassemateriale: Strukturelle og operationelle afvejninger på tværs af almindelige muligheder

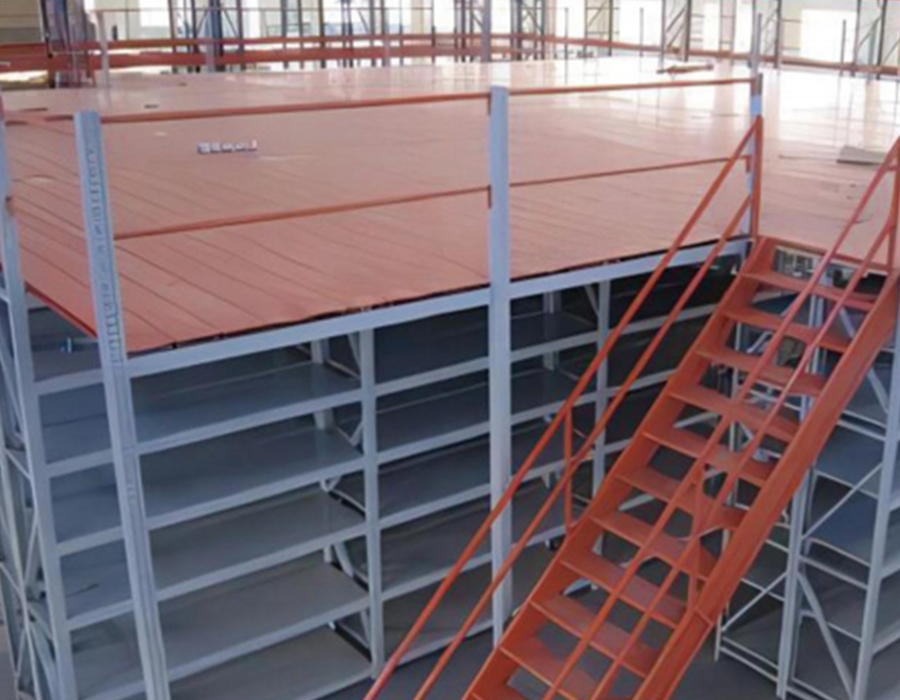

Beklædningslaget af en mezzanin gulvreolsystem — overfladen, der sidder oven på den sekundære bjælkestruktur og danner den anvendelige platform — er specificeret i flere konkurrerende materialer, hver med særskilte strukturelle, driftsmæssige og vedligeholdelsesmæssige egenskaber. Valget er sjældent ligetil, fordi de styrende krav adskiller sig mellem mezzaningulvets overflade (hvor personalet går og udstyr opererer) og eventuelle reolhylder installeret over den (hvilket kræver en flad, lastfordelende base).

Harpiksbundet spånplade er den mest almindelige dækspecifikation i mezzaninreolsystemer beregnet til manuelle plukkeoperationer, hovedsagelig fordi dens tykke tværsnit fordeler punktbelastninger fra reolens benbaser over et bredere kontaktområde og giver en stille, skridsikker gangflade. Det kritiske installationskrav er, at RBPB-paneler skal understøttes fuldt ud langs alle fire kanter - uunderstøttet spænding mellem sekundære strøer ved panelets midtpunkt forårsager progressiv delaminering under gentagen dynamisk belastning. I miljøer med enhver fugtpåvirkning - herunder kølehuse med høj luftfugtighed og lastrumsområder - er fenolbeklædt RBPB eller stålplade den passende specifikation, da standard RBPB svulmer ved kanter og mister strukturel integritet inden for 12-18 måneder efter regelmæssig fugtkontakt.

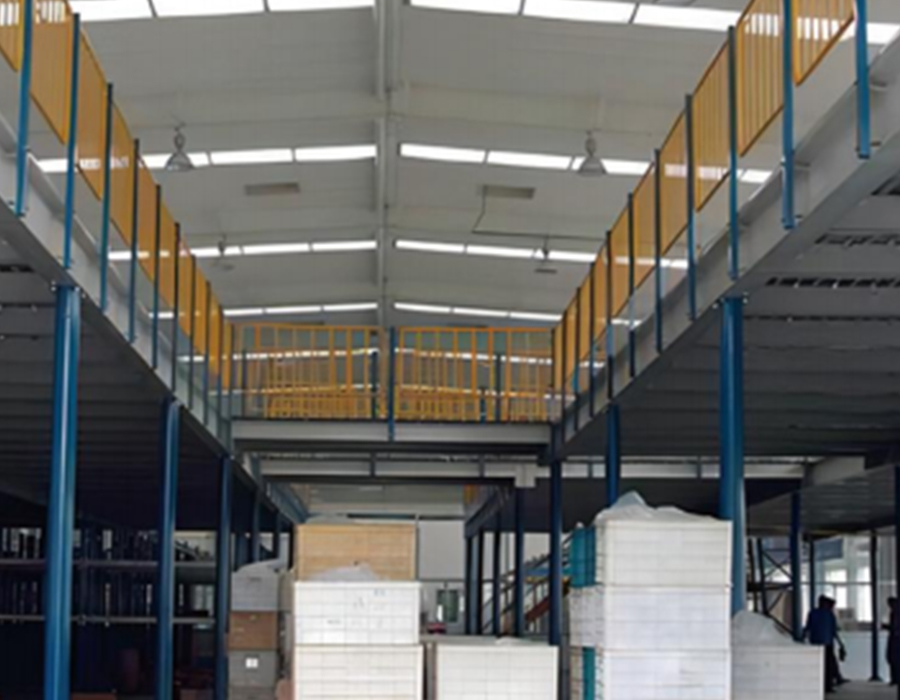

Krav til brandrum, og hvordan de påvirker mezzaninreolens layout

Et lager-mezzanin-stålplatformshyldesystem ændrer fundamentalt brandrisikoprofilen for den bygning, det optager, og brandmyndighedens krav til opdeling, undertrykkelse og udgang er ofte de mest begrænsende regulatoriske faktorer i mezzanindesign - mere end strukturel belastning eller bygningshøjde i mange projekter. Forståelse af disse krav, før layoutdesignet er færdigt, forhindrer scenariet, hvor et strukturelt forsvarligt mezzanindesign kræver større omkonfiguration for at opnå brandoverholdelse.

Kernen er, at en mezzaningulv skaber et lukket rum under sig, der opfører sig som et separat brandsektion, uanset om det er fysisk lukket af vægge. De fleste byggekoder og brandmyndighedsfortolkninger behandler undersiden af ​​mezzanindækket som et loft, der enten skal brandklassificeres til en specificeret standard eller være forsynet med sprinklerdækning under det, som om det var et lukket rum. I praksis betyder det, at en mezzaninreolinstallation i en bygning med et eksisterende sprinkleranlæg i tagniveau næsten altid kræver yderligere sprinklerhoveder installeret i undermezzaninrummet, og det kræver ofte yderligere et lag sprinklere ved eller lige under mezzanindækkets overflade for at beskytte gulvet over.

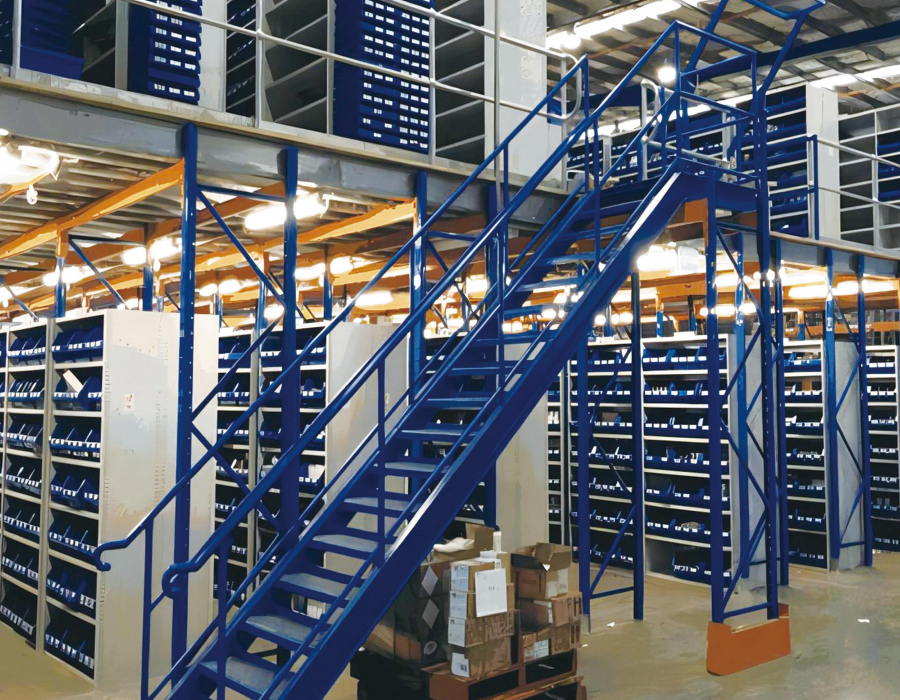

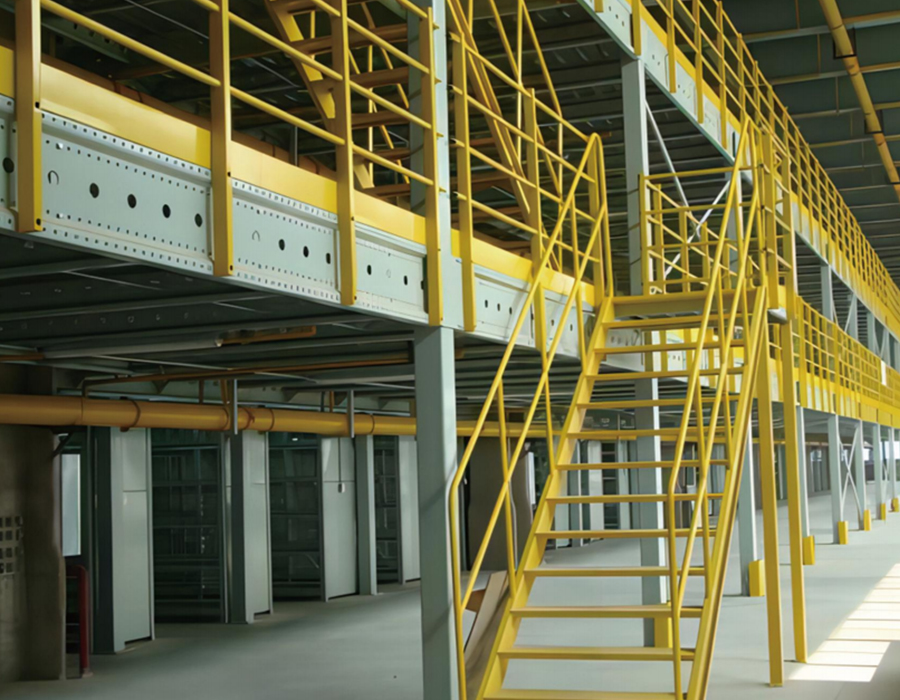

Udgangskrav pålægger yderligere layoutbegrænsninger. De fleste brandkoder kræver to uafhængige flugtveje fra ethvert mezzaningulvområde, hvor der regelmæssigt er personale til stede, med maksimal rejseafstand til en trappe på 18-45 meter afhængig af jurisdiktion og belægningsklassificering. For store mezzaninreolinstallationer kræver dette ofte to trapper placeret til at betjene modsatte ender af platformen, hvilket forbruger mezzaningulvarealet og kræver tilsvarende åbninger gennem mezzanindæksstrukturen, der skal indrammes og kantbeskyttes. Planlægning af trappeplaceringer som en eftertanke - efter at reollayoutet er færdiggjort - resulterer jævnligt i trapper, der er i konflikt med reolbåse, eller som ikke kan opnå den nødvendige rejseafstandsdækning uden en tredje trappe.

Levende belastningsspecifikation for mezzaninreoler: Hvad designværdien faktisk dækker

Designet belastning for et mezzaningulvreolsystem - typisk udtrykt i kN/m² eller ton pr. kvadratmeter - er den specifikation, der er mest fremtrædende angivet i leverandørforslag, men det er også det tal, der oftest misfortolkes af købere. Levebelastningsværdien er en antagelse om ensartet fordelt belastning (UDL) anvendt over hele mezzaningulvarealet til strukturelle designformål. Den repræsenterer ikke den maksimale belastning, der kan placeres på et enkelt punkt, og den tager ikke højde for dynamiske effekter fra bevægeligt udstyr eller koncentrerede belastninger fra reolbensbaser.

En mezzanin designet til 5 kN/m² (ca. 500 kg pr. kvadratmeter) betyder ikke, at hver kvadratmeter samtidigt kan bære 500 kg reoler plus 500 kg produkt – tallet på 5 kN/m² er den kombinerede kvote for struktur, opbevaring og belægning. Ydermere er fordelingen forudsat i UDL-beregningen ensartet, men reolsystemer koncentrerer belastningen ved benbasepunkter. En standard langspændende reolbås med et fodaftryk på 2.400 mm × 600 mm og en kapacitet på 1.500 kg, koncentrerer sig om fire basispladekontakter, hver med et kontaktareal på måske 60 mm × 60 mm. Det lokaliserede gulvtryk ved hvert kontaktpunkt kan være ti til femten gange den nominelle UDL, hvilket betyder, at terrassegulvet og den sekundære bjælkestruktur skal kontrolleres for lokal stansning og bøjning under koncentrerede belastninger ud over den globale UDL-kontrol.

Hos Huijian er vores mezzanin-reolsystemdesign udviklet gennem vores dedikerede R&D-center med strukturelle beregninger, der eksplicit adresserer både globale UDL-belastninger og lokaliserede ben-base-punktbelastninger - den kombination, der afspejler, hvordan mezzaningulve faktisk yder i drift, snarere end hvordan de fremstår på et simpelt belastningsspecifikationsark.

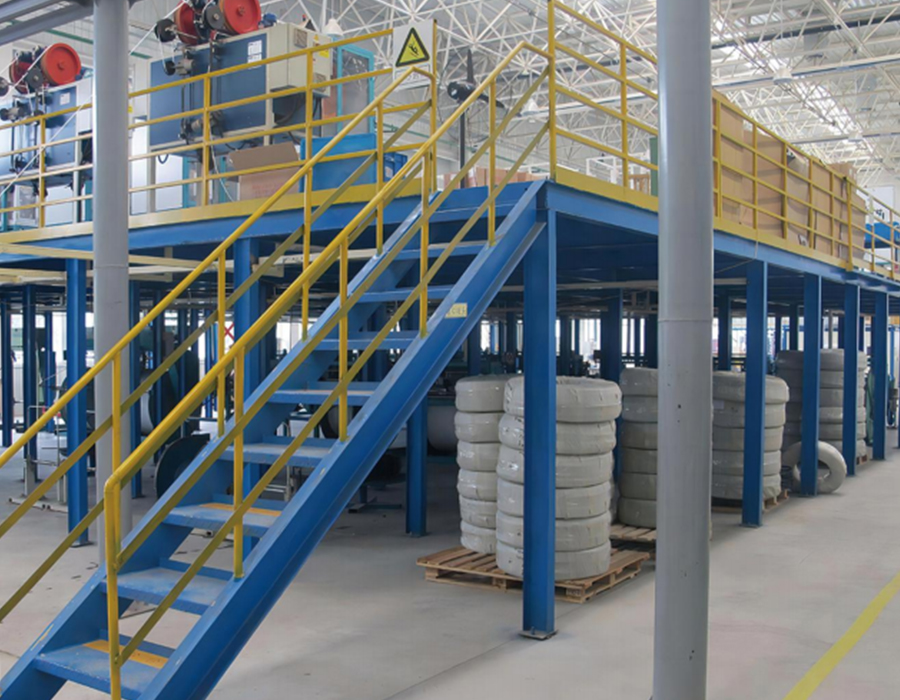

Integration af vertikale transportører og vareløftere i mezzanin reolsystemdesign

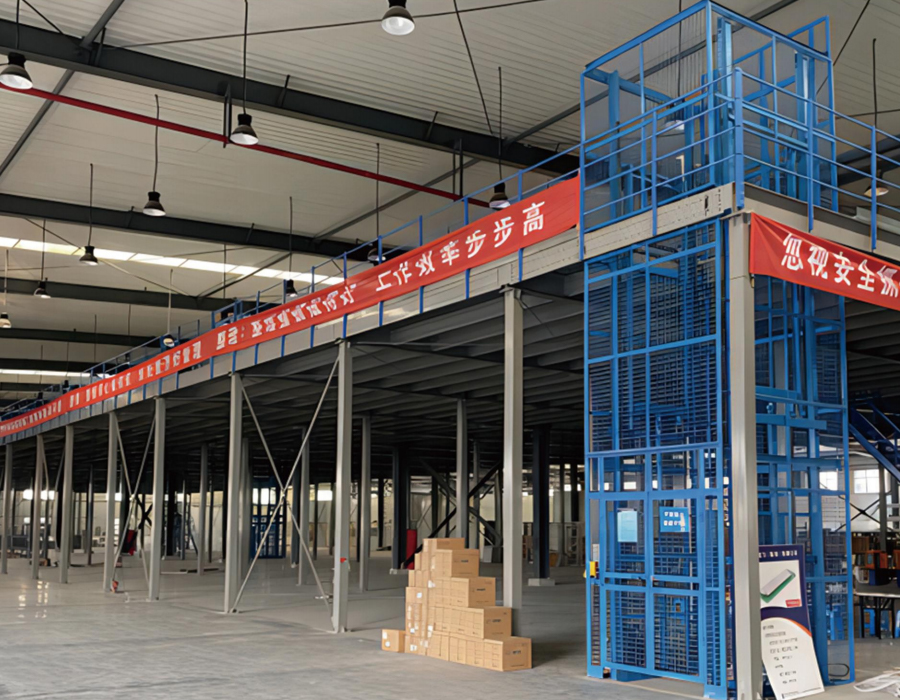

Et mezzaninreolsystem, der udelukkende er afhængigt af trapper til lodret varebevægelse, bliver en produktivitetsflaskehals, efterhånden som gennemstrømningen stiger. Integreringen af ​​lodrette transportører, godsløftere eller palleløftere i mezzaninstrukturen er en designovervejelse, der skal tages op i planlægningsfasen - eftermontering af disse elementer i en færdig mezzanininstallation er betydeligt mere kompleks og omkostningsfuld end at inkorporere dem fra starten.

Den strukturelle implikation af en godsløfteskakt, der trænger ind i et mezzanindæk, er, at dækåbningen skal være fuldt indrammet med strukturelle trimmerbjælker, der er i stand til at omdirigere de belastninger, som ellers ville være blevet båret af de afbrudte sekundære strøer. Trimmerbjælkerne overfører disse omdirigerede belastninger til de nærmeste primære bjælker, som skal dimensioneres til at bære det ekstra sideløbsområde. For store løfteåbninger - en palleløfter med en 1.200 mm × 1.200 mm platform kræver en dæksåbning på ca. 1.500 mm × 1.500 mm inklusive frirum - kan trimmerbjælkebelastningerne være betydelige og kan kræve en ekstra mezzaninsøjle ved siden af ​​åbningen for at give en kort belastningsvej til fundamentet.

Ud over den strukturelle ramme kræver grænsefladen mellem liften og mezzanindækket særlig opmærksomhed på tre områder:

• Nivelleringstolerance: Godselevatorer og lodrette transportører skal ankomme til mezzaningulvniveauet inden for ±5 mm fra den færdige dæksoverflade for jævn transport af trolley og palle. Strukturel afbøjning af mezzanindækket under belastning og sætning af elevatorfundamentet over tid kan både få løfteplatformen og dækket til at afvige fra justering efter installation. Angivelse af justerbare nivelleringsanordninger ved liftens landingspunkt i stedet for faste tærskelplader tillader genjustering uden strukturelle ændringer.
• Kantbeskyttelse ved dæksåbningen: Mezzanindækkets åbning til elevatorskakten er en faldrisiko, når liftplatformen ikke er på mezzaninniveau. Sammenlåste sikkerhedsporte - porte, der kun kan åbne, når liftplatformen er til stede og vandret - er den korrekte specifikation for enhver godselevator, der bruges i et bemandet mezzaninmiljø. Simple kædebarrierer eller hængslede porte uden sammenlåsning er ikke tilstrækkelige til overholdelse af industrisikkerhedsforskrifter i de fleste jurisdiktioner.
• Vibrationsisolering: Lodrette transportører og frem- og tilbagegående lifte genererer periodiske vibrationer, der overføres gennem deres monteringsstruktur ind i mezzaninrammen. Uden isoleringsbeslag mellem transportbåndets base og mezzaninstrukturen trætter denne vibration boltede forbindelser og kan løsne reolbefæstelser i tilstødende båse over måneders kontinuerlig drift. Antivibrationsbeslag eller isoleringspuder ved transportbåndets bundramme skal specificeres som standard, ikke som en valgfri opgradering.

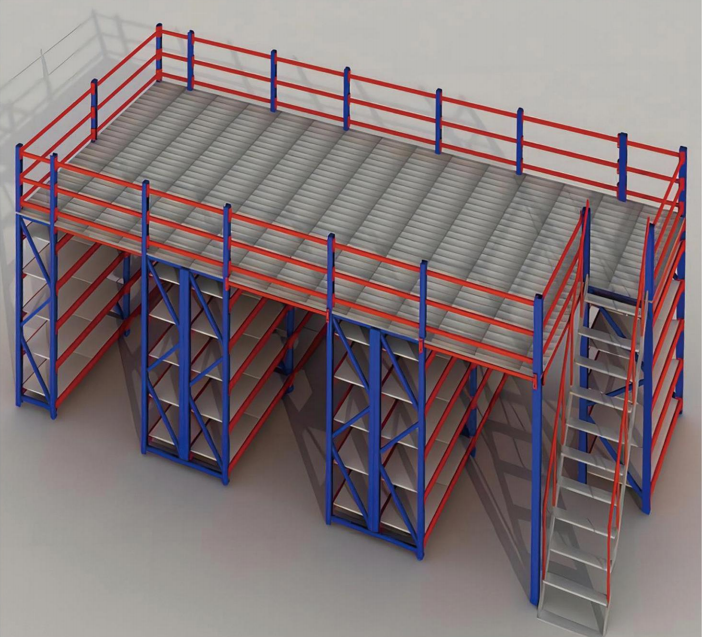

Modulære vs. specialfremstillede mezzaninstrukturer: Hvor omkostningsforskellen faktisk ligger

Valget mellem et modulopbygget mezzaninreolsystem - bygget af standardiserede, præ-konstruerede komponenter i faste intervaller - og en fuldt specialfremstillet struktur er ofte indrammet som en ligetil omkostningssammenligning, hvor modulopbygget er billigere. Denne indramning er nøjagtig i mange standardapplikationer, men bryder sammen under specifikke forhold, hvor begrænsningerne ved modulære systemer genererer skjulte omkostninger, der kun vises under installation eller drift i stedet for i det første tilbud.

Modulære mezzaninsystemer opnår deres omkostningseffektivitet gennem standardiserede søjlestørrelser i faste højdetrin (typisk 100 mm eller 150 mm trin), standardiserede bjælkespænd i faste bredder (almindeligvis 2.000 mm, 2.500 mm, 3.000 mm) og prækonstruerede forbindelsesdetaljer, der gentages identisk på tværs af strukturen. Denne standardisering reducerer konstruktionstiden og produktionsomkostningerne dramatisk for rektangulære mezzaninfodspor i bygninger med almindelige dimensioner. Omkostningssammenligningen favoriserer reelt modulære systemer under disse forhold med 20-35 % i forhold til tilsvarende tilpassede strukturer.

Forholdene, hvor modulære systemer mister deres omkostningsfordel, omfatter:

• Uregelmæssig bygningsgeometri: Ikke-rektangulære mezzaninfodspor - L-former, afskårne hjørner for at undgå søjler eller mezzaniner, der træder rundt om strukturelle elementer - kræver specialudskårne bjælker og ikke-standardforbindelsesdetaljer, der eliminerer fabrikationseffektiviteten af det modulære system, samtidig med at begrænsningerne af dets faste inkrementdimensioner bevares.
• Høj koncentreret belastning: Standard modulære mezzaninkomponenter er konstrueret til specifikke UDL-klassificeringer. Hvor reoler eller udstyr påfører koncentrerede belastninger, der kræver opgraderede bjælker eller yderligere søjler inden for et standardmodul, skal det modulære system modificeres lokalt - hvilket ofte koster mere end at inkorporere opgraderingen i et specialdesignet fra starten.
• Snævre højdebegrænsninger: Modulære systemer giver begrænset mulighed for at minimere den strukturelle dybde, fordi bjælkeprofiler er fastgjort af standardproduktsortimentet. Skræddersyet fremstilling muliggør optimering af stråledybde ved hjælp af cellulære bjælker, bjælker med rullebjælker eller ikke-standardiserede sektioner, der genvinder 100-200 mm frihøjde i højdekritiske bygninger.

Vores lager mezzanin stål platform reoler systemer er tilgængelige i både modulære og fuldt konstruerede brugerdefinerede konfigurationer, udviklet gennem vores 1.500 kvadratmeter store R&D-center og produceret på tværs af seks dedikerede produktionslinjer - hvilket betyder, at den strukturelle løsning kan tilpasses præcist til bygningens geometri og belastningskrav i stedet for at tvinge bygningen til at tilpasse sig et standard produktgitter.

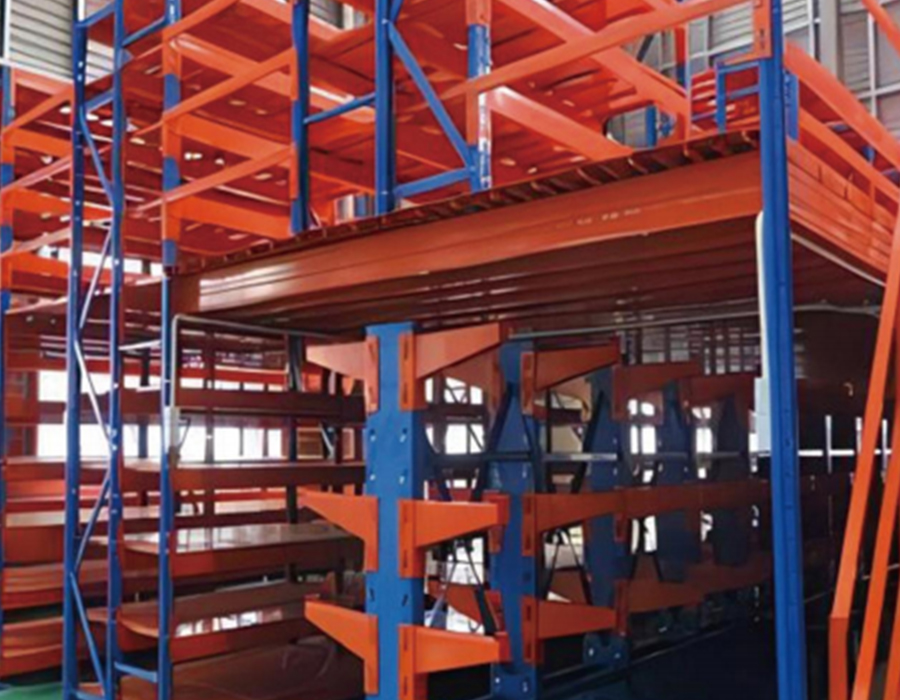

Håndtering af differentiel afregning mellem mezzaninsøjler og eksisterende stativstrukturer

I lagerfaciliteter, hvor et mezzaningulvreolsystem er installeret i nærheden af eller strukturelt forbundet med eksisterende kraftige pallereoler, er forskellen mellem mezzaninsøjlerne og de tilstødende reolstøtter et langsigtet serviceproblem, som sjældent behandles i installationsplanlægningen. Begge strukturtyper påfører betydelige punktbelastninger på lagerets gulvplade, men de gør det gennem forskellige grundpladeområder, ved forskellige belastningsintensiteter og med forskellige belastningshistorier - forhold, der giver forskellige afregningshastigheder over tid.

Mezzanin-søjler påfører typisk højere vedvarende punktbelastninger end pallereol-standere - en mezzanin-søjle, der understøtter 40-60 tons gulv, levende last og reoler over den genererer et bundpladetryk, der er en størrelsesorden højere end en standard pallereol opretstående under samme fodaftryk. Hvis begge er funderet på den samme betonplade af ensartet tykkelse, vil mezzaninsøjlen fremkalde større pladeudbøjning og langvarig krybesætning end den tilstødende opretstående stativ. I løbet af to til fem år kan denne differensafregning producere en relativ lodret forskydning på 5-15 mm mellem mezzanin-søjler og tilstødende reolrækker - tilstrækkeligt til at fremkalde målbar bue i reolstøtterne, der er fysisk forbundet med eller lejring mod mezzaninstrukturen, og til at skabe synlig hældning på mezzanindækkets overflade, som påvirker pallehåndteringsudstyrets stabilitet og påvirker pallehåndteringsudstyrets stabilitet.

Den korrekte strukturelle tilgang er at behandle mezzaninen og eventuelle tilstødende reoler som selvstændige strukturer med en bevidst bevægelsessamling mellem dem, uanset hvor tæt de er på hinanden. Mezzaninsøjler skal forankres til pladen gennem bundplader, der er dimensioneret til at begrænse gulvtrykket til et niveau, der stemmer overens med pladens langsigtede bæreevne, ikke kun dens kortsigtede flydespænding. Hvor pladen vides at være tynd eller komprimerbar undergrund, er jordforbedring under mezzaninsøjleplaceringer - gennem komprimeringsfuger eller installation af mikropæle - en mere pålidelig langsigtet løsning end at forsøge at fordele mezzaninbelastninger gennem overdimensionerede bundplader alene.
