Intelligente reolløsninger til lageret

Hvordan gulvbelastningskapacitet bestemmer dit reollayout

Før du vælger et reolsystem, skal den strukturelle bæreevne af lagergulvet vurderes - ikke blot noteres, men bruges som en aktiv begrænsning i systemdesign. De fleste standard industribetongulve bærer mellem 3.000 og 6.000 kg pr. kvadratmeter, men dette tal er sjældent ensartet over hele pladen. Områder i nærheden af ​​ekspansionsfuger, drænkanaler eller ældre reparationspletter kan have betydeligt reduceret kapacitet. At ignorere disse variationer fører til ujævn sætning, hældning af stativet og - i værste tilfælde - katastrofalt sammenbrud.

Den kritiske beregning er at konvertere den samlede belastning af en fuldt lastet stativbås til punktbelastninger ved hver ankerposition. Et dobbelt dybt pallereolsystem, der f.eks. opbevarer 1.500 kg paller på fem niveauer, koncentrerer kræfterne på kun fire fodspor på grundpladen. Hvis disse bundplader er små, og gulvet er svagt, kan det koncentrerede tryk pr. cm² nemt overskride sikre grænser, selv når den "samlede gulvbelastning" forekommer fint på papiret. Spredning af bundplader, brug af seismiske gulvankre eller installation af lastfordelingsstålplader under stolpere er almindelige tekniske løsninger, når gulvstyrken er marginal.

Hos Huijian udfører vores ingeniørteam gulvundersøgelser på stedet som en del af ethvert stort projekt, og behandler gulvdata som et ikke-omsætteligt input snarere end en eftertanke. Dette forhindrer dyr eftermontering efter installation.

De reelle forskelle mellem selektivt, drive-in og shuttle racking

Disse tre reoltyper blandes ofte sammen, men de repræsenterer fundamentalt forskellige lageradgangsfilosofier og passer til meget forskellige operationelle modeller.

Drive-in reolens skjulte svaghed er vognbanedisciplinen: Når gaffeltrucks er en smule skævt under indstigning, ophobes skader på opretstående hurtigt. Shuttle-reol eliminerer dette ved at fjerne gaffeltrucken helt fra banen - den motoriserede vogn håndterer alle interne bevægelser, hvilket drastisk reducerer antallet af skader på reolen. Til kølelageroperationer, hvor lønomkostninger og døråbningstider er kritiske, betaler shuttlesystemer sig typisk tilbage inden for to til tre år på trods af højere initialinvestering.

Hvorfor søjleafstand i mezzaningulve påvirker mere end frihøjde

Mezzaningulvsystemer i varehuse vurderes ofte primært på belastningskapacitet og frihøjde, men søjlegitterafstanden har en mindre indlysende, men dybtgående effekt på operationsfleksibiliteten. Smalere søjlegitter (f.eks. 2m × 2m) tillader lettere konstruktionsstål og lavere omkostninger, men de fragmenterer grundplanen nedenfor, hvilket skaber forhindringer for gaffeltrucks, transportørruting og fremtidig omkonfiguration. Bredere gitre (f.eks. 6m × 6m) kræver tungere bjælker og højere stålomkostninger, men leverer åbne, uhindrede zoner under mezzaninen, der kan rumme hele pallereolgange.

Beslutningen er ikke rent strukturel - den skal integreres med materialeflowplanen. Hvis rummet under mezzaninen skal rumme automatiseringsudstyr eller reoler med bred gang, vil man undgå dyre strukturelle ændringer senere ved at designe et 4 m eller bredere søjlegitter fra starten. Belægningsmateriale har også betydning: stålgitter tillader lys- og luftcirkulation, men kan tabe små genstande; harpiksbundet spånpladedæk skaber en solid, belastningsspredende overflade, men kræver mere opmærksomhed på fugt i fugtige omgivelser.

Seismisk zoneklassificering og dens praktiske indvirkning på rackspecifikation

Kinas nationale standard GB 50011 opdeler regioner i seismiske intensitetszoner fra VI til IX, og lagerreoler i zone VII og derover skal opfylde specifikke afstivnings-, anker- og materialekrav, der er væsentligt forskellige fra standardspecifikationerne. Mange købere uden for jordskælvsudsatte regioner undervurderer dette, men faciliteter i dele af Yunnan, Sichuan, Xinjiang og kystzoner står over for en reel seismisk risiko, der kræver konstruerede løsninger.

I praksis ændrer seismisk overensstemmelse reoldesignet på flere måder:

• Opretstående rammer kræver yderligere diagonale afstivningselementer, hvilket øger rammevægten og reducerer den frie bredde, der er tilgængelig for bærende bjælker på lavere niveauer.
• Basisankre skal indstøbes i certificerede dybder i beton med en specificeret minimumstrykstyrke - efterinstallerede kemiske ankre er acceptable i de fleste zoner, men skal træk-testes til verificerede belastninger.
• Rækkeafstandsstykker og rygsøjleafstivninger, der forbinder tilstødende rækker, bliver obligatoriske over visse højder, og fordeler laterale belastninger på tværs af stativsystemet i stedet for at koncentrere dem ved individuelle forankringspunkter.
• Det maksimalt tilladte højde-til-dybde-forhold for stativsystemet er reduceret, hvilket kan nødvendiggøre bredere basisrammer eller lavere lagerhøjder i ekstreme seismiske zoner.

Angivelse af stativer til standard (ikke-seismiske) tolerancer i et Zone VIII-område er ikke kun en overholdelsesrisiko, men en ansvarsrisiko. Vores intelligente lagerreolløsninger er konstrueret med seismiske zonedata integreret på designstadiet, ikke tilføjet som et afkrydsningsfelt efter kendsgerningen.

Steel Grade Selection: Q235 vs. Q345 and When the Difference Matters

Q235 og Q345 er de to mest almindelige konstruktionsstål, der bruges i kinesisk lagerreolproduktion, og valget mellem dem bliver ofte misforstået. Flydegrænsen for Q345 (345 MPa) er ca. 47 % højere end Q235 (235 MPa), hvilket betyder, at for samme tværsnit bærer Q345-komponenter mere belastning. Det meningsfulde spørgsmål er dog ikke "hvilken er stærkere", men "hvilken er passende for den specificerede belastning ved den givne tværsnitsgeometri."

Til selektiv reol i standardhøjde (under 6 m), der bærer normal pallebelastning, yder Q235 koldvalsede sektioner med tilstrækkelig tykkelse pålideligt og tilbyder omkostningseffektivitet. Hvor Q345 leverer klare fordele, er i højrumsreoler over 8 m, tungt belastede drive-in-systemer og mezzaninstrukturelementer, hvor nedbøjningskontrol under vedvarende belastning bliver kritisk. Brug af Q345 til at reducere sektionstykkelsen og samtidig bibeholde belastningsværdien er en legitim ingeniørtilgang - men kræver omhyggelig verifikation af, at den tyndere sektion ikke kompromitterer den lokale knækmodstand i komprimerede opretstående søjler.

Købere, der vurderer reoltilbud, bør anmode om stålkvalitetscertificeringen og sektionstykkelsen ved siden af ​​belastningstabellen, ikke kun den nominelle kapacitet. En høj nominel kapacitet opnået gennem materialekvalitet kan være passende; en opnået gennem ubekræftede antagelser om sektionsadfærd er det ikke.

Forståelse af rackskade: Sådan klassificeres det, og hvornår det skal udskiftes

Skader på stativ fra stød på gaffeltruck er den mest almindelige årsag til fejl i lagerreoler, men alligevel har mange faciliteter ingen formel skadesklassificering eller inspektionsprotokol. Den europæiske standard EN 15635 og Kinas tilsvarende vejledning anerkender begge en risikobaseret tilgang til skadesvurdering, der opdeler deformationer i tre handlingsniveauer.

Grøn (acceptabelt – skærm)

Minor surface damage, paint loss, or very small dents that do not affect the cross-sectional geometry of the upright. Ingen belastningsreduktion påkrævet, men skaden skal logges og inspiceres igen ved næste planlagte cyklus.

Ravfarvet (belastningsreduktion påkrævet - planlæg reparation)

Synlig deformation af den opretstående flange eller væv, inklusive bøjning, vridning eller fordybning, der overskrider definerede grænser (typisk 3 mm lateral afbøjning pr. 1 m opretstående højde). Båsen skal aflastes eller belastningen reduceres, indtil den beskadigede komponent udskiftes. Brug af en stativbeskytter eller søjleafskærmning som erstatning for udskiftning er ikke acceptabelt på dette niveau.

Rød (øjeblikkelig aflæsning og isolering)

Revner, revner, kraftige knæk eller skader på svejsezoner. The bay must be immediately unloaded and cordoned off regardless of how the rack appears to be behaving under current load. Racks can carry loads past visible yield up to the point of sudden collapse.

Som en leverandører af lagerreoler med vores egne produktionslinjer og R&D-kapaciteter er vi i stand til at levere certificerede udskiftningsstandere og bjælker, der er dimensionelt tilpasset installerede systemer - en praktisk fordel, når der er behov for akutte reparationer uden fuldstændig systemudskiftning.

Optimizing Beam Level Heights for Mixed-SKU Pallets

En af de mest oversete effektivitetshåndtag i lagerreolkonfigurationer er bjælkestigning - den lodrette afstand mellem bjælkeniveauer. Mange faciliteter sætter en ensartet stråleafstand på tværs af alle fag baseret på den højeste palle i inventaret, hvilket spilder betydelig lodret plads, uanset hvor kortere paller opbevares. A more disciplined approach involves segmenting the warehouse into product-height zones and configuring beam pitches accordingly.

A practical method is to build a pallet height distribution table from inventory data and identify the three or four dominant height bands. Bays dedicated to each band are then configured with beam pitches sized to that band plus a handling clearance of 100–150mm. Den kumulative plads, der genvindes, kan være betydelig: I en 10 m høj bugt giver et skift fra en ensartet 2.000 mm stigning (fire stråleniveauer) til en 1.350 mm stigning for en kortvarezone fem stråleniveauer - en stigning på 25 % i pallepositioner inden for samme fodaftryk.

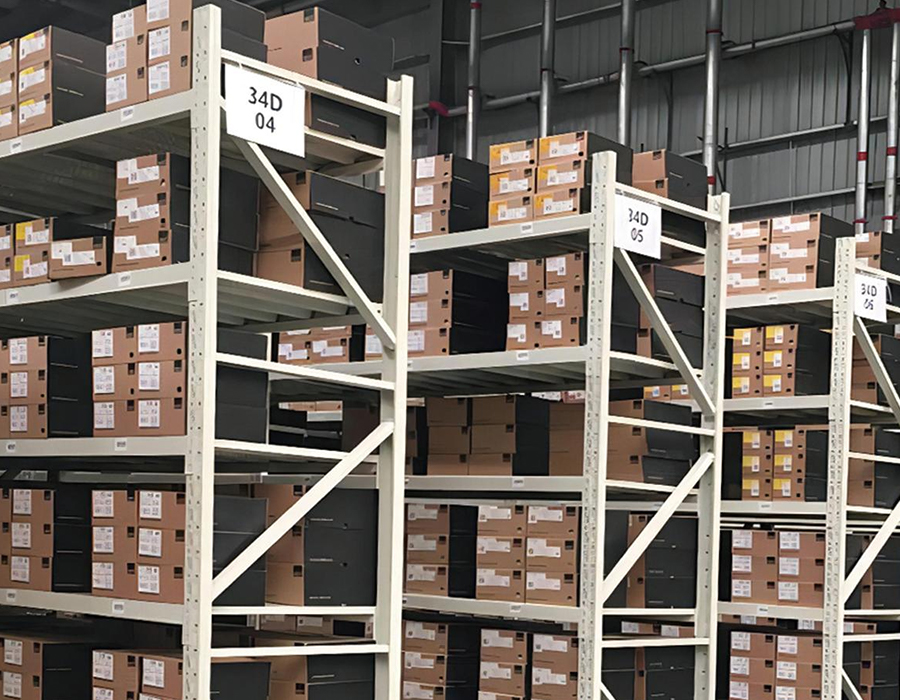

Begrænsningen er operationel: Zoner med blandede højder kræver enten streng disciplin med spaltning eller et lagerstyringssystem (WMS), der håndhæver højdebevidste placeringstildelinger. Without this, short pallets inevitably drift into tall-pitch bays, and the efficiency gain evaporates. Strålejustering er ligetil i standard boltløse reoler - bjælker flyttes inden for få minutter - men den organisatoriske disciplin for at opretholde zoneintegritet er det sværeste krav at opretholde.

What "Intelligent" Actually Means in Modern Warehouse Storage Racking Systems

Udtrykket "intelligente lagerreolløsninger" anvendes bredt på tværs af industrien, men de underliggende teknologier varierer enormt i modenhed og praktisk værdi. Det er værd at skelne mellem de intelligenslag, der i øjeblikket er kommercielt bevist, versus dem, der forbliver håbefulde i de fleste implementeringer.

• Sensorbaseret belastningsovervågning embeds strain gauges or load cells into rack uprights or beam connections, providing real-time weight data to a central monitoring system. Dette er moden teknologi med klare sikkerheds- og lagerstyringsfordele – overbelastningsbegivenheder udløser advarsler, før de strukturelle grænser nås.
• Automatiserede lagrings- og genfindingssystemer (AS/RS) integreret med reoler – herunder stablekraner, miniload-systemer og autonome mobile robotter (AMR'er), der opererer i reolgange – repræsenterer gennemprøvet intelligent infrastruktur med høj investering. These are appropriate for high-throughput, predictable-SKU environments rather than general warehousing.
• RFID- og stregkodebekræftelse at the rack-face level provides pick confirmation and real-time location accuracy within the WMS. This is inexpensive, widely deployed, and genuinely improves inventory accuracy when correctly installed.
• Forudsigende vedligeholdelse via vibrationsanalyse på shuttle-køretøjer, kraner og conveyor-systemer forbundet til reol-infrastruktur er en ny applikation - nyttig i højudnyttede automatiserede miljøer, men genererer mere støj end signal i manuelt betjente lagre.

Hos Huijian er vores intelligente reolproduktlinje udviklet gennem vores 1.500 kvadratmeter store R&D-center og designet til at integreres med rigtige driftssystemer - ikke til at markedsføre en etiket. Målet er altid at matche det rigtige intelligensniveau til den faktiske gennemstrømning, SKU-profil og automatiseringsberedskab for hver kundes drift.
